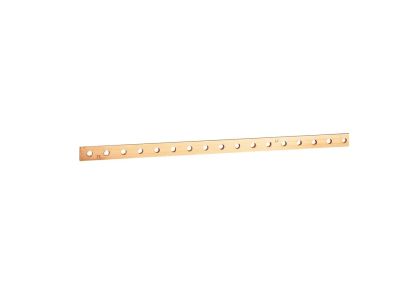

Szyna płaska miedziana z otworami M6 25x4mm, dł. 1m | 037438 Legrand

Opis i Kluczowe Cechy

Szyna płaska miedziana LEGRAND o numerze katalogowym 37438 to wysokiej klasy element systemów rozdzielczych, zaprojektowany z myślą o profesjonalnych rozdzielnicach serii XL3 oraz XL3 S. Wykonana z miedzi o wysokiej czystości, charakteryzuje się doskonałą przewodnością elektryczną oraz odpornością na korozję. Przekrój poprzeczny wynoszący 25 x 4 mm gwarantuje stabilność mechaniczną oraz optymalne parametry termiczne podczas pracy pod obciążeniem. Szyna została wyposażona w fabryczne otwory gwintowane o średnicy M6, rozmieszczone w precyzyjnych odstępach co 18 mm, co znacząco przyspiesza proces prefabrykacji i montażu aparatury modułowej oraz przewodów zasilających.

• Wysoka obciążalność prądowa: Szyna pozwala na bezpieczny przesył prądu o natężeniu do 280 A przy stopniu ochrony IP≤30 oraz do 250 A w obudowach o stopniu ochrony IP>30.
• Precyzyjne gwintowanie: Otwory M6 eliminują konieczność stosowania nakrętek, co ułatwia montaż w trudno dostępnych miejscach.
• Systemowa kompatybilność: Produkt dedykowany do systemów XL3 i XL3 S, zapewniający pełną integrację z akcesoriami producenta LEGRAND.
• Optymalna długość: Odcinek o długości 990 mm pozwala na swobodne dopasowanie do standardowych szerokości szaf rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroenergetycznego niskiego napięcia. Szyna spełnia wymagania stawiane komponentom stosowanym w zestawach rozdzielczych i sterowniczych, co potwierdza jej przydatność w instalacjach przemysłowych i komercyjnych. Wykorzystanie miedzi jako materiału bazowego zapewnia zgodność z parametrami przewodności wymaganymi przez normy serii IEC/EN 61439, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwpożarowego i ciągłości zasilania.

Zastosowanie

Szyna miedziana LEGRAND 37438 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest idealnym rozwiązaniem do budowy głównych i pomocniczych magistral zasilających w rozdzielnicach niskiego napięcia. Dzięki otworom gwintowanym M6, doskonale sprawdza się przy:

• Tworzeniu mostów szynowych w szafach sterowniczych.
• Podłączaniu aparatury modułowej i wyłączników mocy.
• Realizacji systemów rozdziału energii w obiektach biurowych, przemysłowych oraz centrach danych.
• Modernizacji istniejących rozdzielnic serii XL3, gdzie wymagana jest wysoka gęstość upakowania połączeń.

Wskazówki Montażowe

Podczas instalacji szyny miedzianej należy zwrócić szczególną uwagę na odpowiedni dobór momentu dokręcania śrub M6, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie podkładek sprężystych zapobiegających poluzowaniu się połączeń pod wpływem drgań i cykli termicznych. Szynę należy montować na dedykowanych wspornikach izolacyjnych, zachowując odpowiednie odstępy izolacyjne powietrzne i powierzchniowe, zgodnie z dokumentacją techniczną systemu XL3. Przed montażem warto upewnić się, że powierzchnie stykowe są czyste i wolne od tlenków.

FAQ

• Jaki jest maksymalny prąd roboczy tej szyny? Maksymalny dopuszczalny prąd zależy od warunków chłodzenia wewnątrz obudowy. Dla stopnia ochrony IP≤30 wynosi on 280 A, natomiast dla IP>30 wynosi 250 A.
• Czy szyna posiada gotowe otwory? Tak, szyna posiada fabrycznie wykonane otwory gwintowane pod śruby M6, co eliminuje konieczność samodzielnego wiercenia i gwintowania.
• Jaki jest rozstaw otworów? Otwory są rozmieszczone w regularnych odstępach co 18 mm, co odpowiada standardowemu modułowi w aparaturze elektrycznej.
• Czy szynę można docinać? Tak, szynę o długości 990 mm można dociąć do wymaganej długości, pamiętając o zabezpieczeniu krawędzi cięcia i zachowaniu czystości opiłków miedzi wewnątrz rozdzielnicy.
