Szyna płaska miedziana z otworami M5 15x4mm, dł. 1m | 037433 Legrand

Opis i Kluczowe Cechy

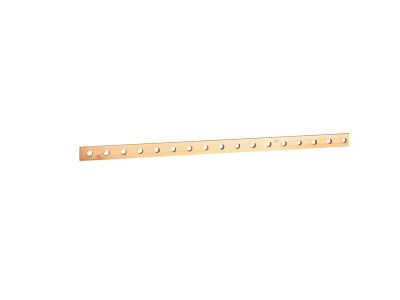

Szyna płaska miedziana z otworami gwintowanymi M5, o przekroju 15x4 mm i długości 1 m (990 mm), przeznaczona do stosowania w rozdzielnicach i szafach sterowniczych. Dzięki wysokiej przewodności miedzi oraz dopuszczalnemu prądowi 200 A (dla IP≤30) / 160 A (dla IP>30) zapewnia bezpieczne i efektywne rozprowadzanie energii elektrycznej. Otwory w odstępie 18 mm umożliwiają szybki montaż aparatury modułowej i przyłączy.

• Przekrój 15x4 mm: Optymalna powierzchnia przekroju zapewnia niską rezystancję i minimalne straty mocy przy wysokim obciążeniu prądowym.
• Dopuszczalny prąd 200 A (IP≤30) / 160 A (IP>30): Gwarantuje bezpieczną pracę w wymagających instalacjach przemysłowych i budynkowych, zależnie od warunków chłodzenia (stopnia ochrony obudowy).
• Otwory gwintowane M5 w odstępie 18 mm: Ułatwiają bezpośrednie mocowanie przewodów i aparatów bez konieczności wiercenia dodatkowych otworów, co skraca czas montażu.
• Długość 1 m (990 mm): Wygodny format do typowych zastosowań w rozdzielnicach, umożliwiający prosty transport i cięcie na wymiar.
• Materiał – miedź: Wysoka przewodność elektryczna i odporność na korozję zapewniają długą żywotność i niezawodność połączeń.

Zgodność z Normami

Szyna płaska miedziana spełnia wymagania dyrektyw europejskich i jest oznakowana CE. Jej parametry są zgodne z obowiązującymi przepisami dla przewodów szynowych w instalacjach elektrycznych.

Zastosowanie

Szyna płaska miedziana znajduje zastosowanie w rozdzielniach głównych, podrozdzielniach oraz szafach sterowniczych, gdzie wymagane jest niezawodne rozprowadzenie energii.

• Rozdzielnice główne i podrozdzielnice w budynkach użyteczności publicznej oraz przemysłowych.
• Systemy dystrybucji energii w instalacjach fotowoltaicznych i przemysłowych.
• Połączenia szynowe dla aparatury modułowej, styczników, wyłączników i bezpieczników.
• Tworzenie punktów rozdziału zasilania w szafach sterowniczych maszyn i urządzeń.

Wskazówki Montażowe

Montaż szyny powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Szynę należy zamocować na izolatorach wsporczych (np. serii XL3) z użyciem śrub M5. Moment dokręcania śrub powinien być zgodny z dokumentacją producenta izolatorów i szyny. Przekrój przewodów przyłączanych do szyny należy dobrać zgodnie z obciążalnością prądową i przepisami. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz izolację.

FAQ

• Czy szyna posiada otwory gwintowane M5 czy M6? Zgodnie z nazwą produktu oraz danymi katalogowymi szyna wyposażona jest w otwory gwintowane M5. W dostępnych opisach e-commerce mogą pojawiać się rozbieżności – zalecamy weryfikację na podstawie rzeczywistego produktu.
• Jaki jest dopuszczalny prąd dla tej szyny? Dla stopnia ochrony obudowy ≤ IP30 dopuszczalny prąd wynosi 200 A, natomiast dla obudów o wyższym IP (>30) wartość ta spada do 160 A, ze względu na gorsze odprowadzanie ciepła.
• Jakie są wymiary i rozstaw otworów? Przekrój szyny to 15x4 mm, długość 1 m (990 mm), a odległość między kolejnymi otworami wynosi 18 mm.
