Szyna płaska miedziana z otworami M5 12x4mm, dł. 1m | 037389 Legrand

Opis i Kluczowe Cechy

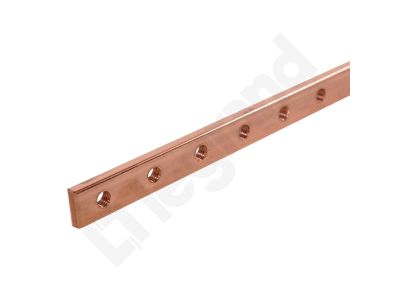

Szyna płaska miedziana 037389 o przekroju 12x4 mm i długości 990 mm to element do rozdziału zasilania w rozdzielnicach elektrycznych. Dzięki otworom gwintowanym M5 w rozstawie 18 mm umożliwia szybkie i pewne podłączanie przewodów. Dopuszczalny prąd 160 A (dla obudów o stopniu ochrony do IP30) gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, a w warunkach wyższego stopnia ochrony (IP>30) prąd obniża się do 125 A.

• Przekrój 12x4 mm: Zapewnia niską rezystancję i wysoką przewodność, minimalizując straty mocy i nagrzewanie.
• Otwory gwintowane M5 (rozstaw 18 mm): Ułatwiają szybki i powtarzalny montaż przewodów oraz listew zaciskowych – bez konieczności dodatkowego wiercenia.
• Dopuszczalny prąd 160 A (IP≤30) / 125 A (IP>30): Odpowiednia dla obwodów głównych i rozdziału energii w rozdzielnicach przemysłowych i budynkowych.
• Długość 990 mm: Wystarcza do obsłużenia kilkunastu punktów przyłączeniowych w typowej rozdzielnicy.
• Materiał miedziany: Wysoka odporność na korozję i doskonałe parametry elektryczne – niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Szyna płaska miedziana została zaprojektowana zgodnie z obowiązującymi standardami DIN oraz posiada oznaczenie CE. Produkt przeznaczony do montażu w rozdzielnicach spełniających wymagania odpowiednich norm kompatybilności i bezpieczeństwa. Szczegółowe wartości dopuszczalnych prądów podano w zależności od stopnia ochrony obudowy.

Zastosowanie

Szyna 037389 znajduje zastosowanie wszędzie tam, gdzie potrzebny jest niezawodny rozdział zasilania – w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Rozdział faz i przewodu neutralnego w rozdzielnicach budynkowych.
• Zasilanie listew zaciskowych i przyłączenie aparatury modułowej (wyłączników, styczników, przekaźników).
• Tworzenie szyn zbiorczych w szafach sterowniczych maszyn i linii technologicznych.
• Alternatywa dla tradycyjnych połączeń kablowej wiązki – oszczędność miejsca i czasu montażu.

Wskazówki Montażowe

Montaż szyny oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Szynę należy mocować na izolatorach lub bezpośrednio w obudowie tak, aby nie stykała się z metalowymi elementami rozdzielnicy. Przewody podłączaj za pomocą śrub M5 – moment dokręcania należy dobrać zgodnie z dokumentacją producenta stosowanych złącz. Przekrój przewodów dobieraj do wartości prądu obciążenia. W przypadku stosowania w obudowach o stopniu ochrony powyżej IP30 należy uwzględnić obniżenie dopuszczalnego prądu do 125 A.

FAQ

• Jakie otwory ma szyna 037389? Szyna posiada otwory gwintowane M5 w rozstawie co 18 mm. Pozwala to na bezpośrednie przykręcenie przewodów za pomocą śrub M5.
• Jaki jest dopuszczalny prąd tej szyny? Dla obudów o stopniu ochrony do IP30 wynosi 160 A. W przypadku wyższego stopnia ochrony (IP>30) dopuszczalny prąd zmniejsza się do 125 A.
• Czy szynę można ciąć na krótsze odcinki? Tak, ale po przycięciu należy zachować odpowiednie odstępy izolacyjne i zastosować szczotkowanie krawędzi. Montaż poprzedź odłączeniem napięcia.
