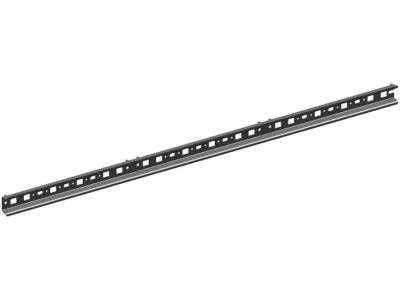

Szyna pionowa DIN 750mm, ED75 | 2CPX042186R9999 ABB

Alternatywny kod produktu: 2CPX042186R9999

Opis i Kluczowe Cechy

Szyna pionowa DIN ED75 (symbol 2CPX042186R9999) o standardowej długości 750 mm to niezbędny element do montażu aparatury modułowej w szafach rozdzielczych i tablicach sterowniczych. Wykonana z ocynkowanej stali, charakteryzuje się wysoką wytrzymałością mechaniczną i odpornością na korozję. Profil 35 mm zgodny z normą DIN EN 60715 zapewnia kompatybilność z szeroką gamą modułów elektrycznych.

• Długość 750 mm: Optymalna do montażu średnich i dużych szaf sterowniczych, umożliwia równomierne rozłożenie aparatury.
• Profil 35 mm: Standardowy wymiar zgodny z normami DIN, gwarantujący kompatybilność z większością modułów i osprzętu.
• Ocynkowana stal: Zwiększona odporność na korozję i trwałość, co wydłuża żywotność instalacji.
• Wytrzymałość mechaniczna: Stabilna konstrukcja podtrzymująca cięższe aparaty bez odkształceń.
• Łatwy montaż: Wyposażona w otwory montażowe ułatwiające szybkie i precyzyjne mocowanie do płyty montażowej.

Zgodność z Normami

Szyna spełnia wymagania normy europejskiej DIN EN 60715 dotyczącej szyn montażowych. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość.

Zastosowanie

Szyna pionowa DIN ED75 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagany jest pewny i trwały montaż aparatury modułowej.

• Montaż aparatury w szafach rozdzielczych niskiego i średniego napięcia.
• W tablicach sterowniczych maszyn i urządzeń przemysłowych.
• Do organizacji przestrzeni w rozdzielnicach budynkowych i przemysłowych.
• W instalacjach fotowoltaicznych i systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie w instalacji zostało odłączone. Szynę mocować do płyty montażowej za pomocą odpowiednich wkrętów lub śrub w rozstawie zgodnym z normą DIN. Podczas montażu aparatury należy przestrzegać dopuszczalnego obciążenia statycznego i dynamicznego szyny. Unikać nadmiernego dokręcania, aby nie odkształcić profilu.

FAQ

• Czy szyna jest przeznaczona do montażu poziomego? Tak, szyna ED75 może być montowana zarówno pionowo, jak i poziomo, w zależności od potrzeb instalacji.
• Jaki jest maksymalny ciężar aparatury, którą można zamontować na szynie? Maksymalne obciążenie nie zostało określone w danych produktu. Zaleca się przestrzeganie wytycznych producenta aparatury oraz normy DIN EN 60715.
• Czy szyna wymaga dodatkowego uziemienia? Tak, szyna powinna być uziemiona zgodnie z obowiązującymi przepisami bezpieczeństwa elektrycznego.
