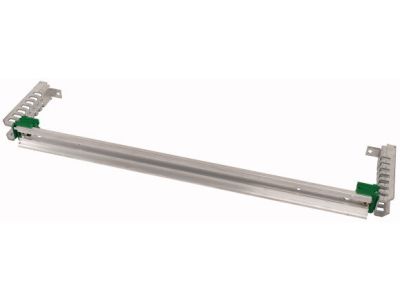

Szyna nośna BPZ-DINR24-600-T Profi+ | 286753 Eaton

Alternatywny kod produktu: BPZ-DINR24-600-T

Opis i Kluczowe Cechy

Szyna nośna BPZ-DINR24-600-T Profi+ (symbol 286753) to element montażowy przeznaczony do rozdzielnic natynkowych i podtynkowych serii Profi+. Zaprojektowana do instalacji o prądzie znamionowym do 630 A, zapewnia stabilne mocowanie aparatury modułowej w rozdzielnicach o stopniu ochrony IP30 i IP54 oraz klasie ochronności I. Konstrukcja szyny umożliwia łączenie rozdzielnic natynkowych zarówno szeregowo, jak i pionowo, co ułatwia rozbudowę systemu.

• Prąd znamionowy rozdzielnicy do 630 A: pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, zachowując rezerwę dla przyszłej rozbudowy instalacji.
• Kompatybilność z rozdzielnicami Profi+: dedykowana do natynkowych i podtynkowych obudów o stopniu ochrony IP30 i IP54 oraz klasie ochronności I – gwarantuje dopasowanie i niezawodność montażu.
• Możliwość łączenia rozdzielnic szeregowo i pionowo: upraszcza tworzenie rozbudowanych linii sterowniczych bez konieczności stosowania dodatkowych elementów łączących.
• Konstrukcja nośna zgodna z profilem DIN: umożliwia szybki i pewny montaż aparatury modułowej na szynie TH35, typowej dla rozdzielnic Profi+.
• Uniwersalne zastosowanie w automatyce budynkowej: sprawdza się zarówno w domowych rozdzielnicach piętrowych, jak i w małych instalacjach przemysłowych.

Zgodność z Normami

Produkt przeznaczony jest do pracy w systemach rozdzielczych zgodnych z europejskimi normami bezpieczeństwa i standardem DIN. Oferowany element posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Szczegółowe dane dotyczące norm dla samej szyny nie zostały podane przez producenta – zalecamy jej stosowanie wyłącznie z rozdzielnicami Profi+ opisanymi w karcie katalogowej.

Zastosowanie

Szyna nośna BPZ-DINR24-600-T Profi+ służy jako podstawa montażowa dla aparatury modułowej w rozdzielnicach natynkowych i podtynkowych. Dzięki elastyczności łączenia znajduje zastosowanie w następujących scenariuszach:

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i usługowych – umożliwia szybkie mocowanie wyłączników nadprądowych, różnicowoprądowych i styczników.
• Rozbudowa istniejących rozdzielnic poprzez łączenie ich szeregowo lub pionowo – bez konieczności demontażu obudów.
• Instalacje w miejscach wymagających stopnia ochrony IP30 (pomieszczenia suche) oraz IP54 (pomieszczenia narażone na kurz i wilgoć) – szyna jest kompatybilna z odpowiednimi obudowami Profi+.
• Systemy automatyki budynkowej, w których centralne rozdzielnice wymagają łatwego dostępu do aparatury i możliwości późniejszej rozbudowy.

Wskazówki Montażowe

Montaż szyny oraz całej aparatury w rozdzielnicy musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szynę mocuje się na standardowej szynie TH35 (DIN) wewnątrz obudowy Profi+. Momenty dokręcania śrub uchwytów oraz dobór przekroju przewodów do prądu znamionowego instalacji powinny być zgodne z dokumentacją techniczną producenta rozdzielnicy. Należy upewnić się, że szyna jest stabilnie zablokowana – brak prawidłowego osadzenia może wpłynąć na trwałość montażu aparatury.

FAQ

• Czy szyna nadaje się do rozdzielnic innych producentów niż Profi+? Producent precyzuje kompatybilność wyłącznie z rozdzielnicami Profi+ (natynkowymi i podtynkowymi) o prądzie do 630 A i stopniu ochrony IP30/IP54. Stosowanie w innych obudowach może nie zapewnić wymaganej wytrzymałości mechanicznej.
• Jaka jest długość szyny BPZ-DINR24-600-T? W dostępnych danych nie podano długości. Symbol może sugerować długość 600 mm, jednak ze względu na brak potwierdzenia w karcie katalogowej zalecamy dokonanie pomiarów przed zakupem lub kontakt z producentem.
• Czy na szynie można montować aparaturę 3-fazową? Tak, pod warunkiem że prąd znamionowy całej rozdzielnicy nie przekracza 630 A, a aparatura mieści się w obudowie. Szyna umożliwia montaż aparatów modułowych o szerokości do 17 jednostek (standard DIN).
