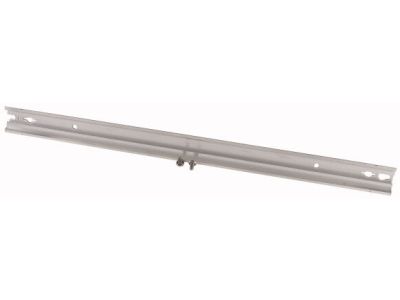

Szyna nośna BPZ-DINR13-400 Profi+ | 293594 Eaton

Opis i Kluczowe Cechy

Szyna nośna BPZ-DINR13-400 to profesjonalny element montażowy dedykowany do zaawansowanego systemu rozdzielnic Profi+ marki EATON. Została zaprojektowana z myślą o zapewnieniu maksymalnej sztywności i stabilności podczas montażu aparatury modułowej w rozdzielnicach o prądzie znamionowym dochodzącym do 630A. Wykonanie z wysokiej jakości stali gwarantuje odporność na odkształcenia mechaniczne, co jest kluczowe przy gęstym upakowaniu wyłączników nadprądowych, różnicowoprądowych oraz innych elementów automatyki budynkowej.

• Kompatybilność z systemem Profi+ przeznaczonym do prądów do 630A.
• Uniwersalność zastosowania w rozdzielnicach natynkowych oraz podtynkowych.
• Wysoka precyzja wykonania ułatwiająca szybki zatrzask aparatury.
• Solidna konstrukcja wspierająca bezpieczeństwo eksploatacji w klasie ochronności I.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Szyna BPZ-DINR13-400 wspiera zachowanie stopnia ochrony IP30 oraz IP54 wewnątrz dedykowanych obudów, co pozwala na jej stosowanie w zróżnicowanych warunkach środowiskowych. System Profi+, do którego należy szyna, spełnia wymagania normy IEC/EN 61439, co jest gwarancją bezpieczeństwa dla prefabrykatorów rozdzielnic oraz użytkowników końcowych.

Zastosowanie

Szyna nośna znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki unikalnej konstrukcji systemu Profi+, która umożliwia łączenie rozdzielnic natynkowych zarówno w układzie szeregowym, jak i pionowym, szyna BPZ-DINR13-400 stanowi fundament dla rozbudowanych systemów rozdziału energii. Jest idealnym rozwiązaniem dla elektryków realizujących instalacje w obiektach biurowych, halach przemysłowych oraz budynkach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność i przejrzystość układu aparatury.

Wskazówki Montażowe

Montaż szyny BPZ-DINR13-400 powinien odbywać się z wykorzystaniem dedykowanych wsporników systemowych Profi+. Podczas instalacji należy zwrócić uwagę na odpowiednie wypoziomowanie szyny, co zapewni prawidłową pracę dźwigni aparatów modułowych. W przypadku montażu w rozdzielnicach łączonych szeregowo, zaleca się zachowanie odpowiednich odstępów izolacyjnych zgodnie z dokumentacją techniczną producenta. Stabilne zamocowanie szyny do konstrukcji wsporczej rozdzielnicy zapobiega drganiom i zapewnia trwały styk elektryczny w przypadku stosowania szyn grzebieniowych.

FAQ

• Czy szyna pasuje do rozdzielnic innych producentów? Szyna jest dedykowana do systemu EATON Profi+, co gwarantuje pełną synergię i łatwość montażu w tych konkretnych obudowach.
• Jaki jest maksymalny prąd rozdzielnicy, w której można użyć tej szyny? Szyna jest przeznaczona do rozdzielnic o prądzie znamionowym do 630A.
• Czy produkt wspiera klasę ochronności I? Tak, szyna jest w pełni kompatybilna z rozdzielnicami wykonanymi w I klasie ochronności.
