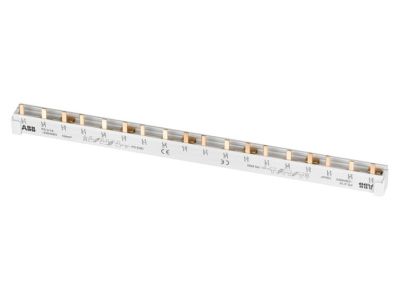

Szyna mostkująca, pro M compact, PS3/28/16H-DDA202 | 2CDL034202R1628 ABB

Alternatywny kod produktu: 2CDL034202R1628

Opis i Kluczowe Cechy

Szyna mostkująca PS3/28/16H-DDA202 to element systemu rozdzielnic niskiego napięcia dedykowany do szybkiego łączenia aparatury modułowej w systemie pro M compact. Przeznaczona do mostkowania dwóch sąsiadujących ze sobą aparatów o szerokości modułu 17,5 mm każdy, umożliwiająca zasilanie ich z jednej fazy. Konstrukcja z 2 biegunami zapewnia pewne połączenia elektryczne przy prądzie znamionowym 16A.

• Długość 28 mm: Optymalna szerokość do mostkowania aparatów o standardowej modularności (2x17,5 mm).
• Prąd znamionowy 16A: Gwarantuje stabilne zasilanie aparatury modułowej (np. wyłączników nadprądowych, styczników) w standardowych instalacjach.
• 2 bieguny: Zapewniają jednolite zasilanie dwóch sąsiadujących aparatów z jednej fazy, eliminując konieczność stosowania oddzielnych przewodów.
• System pro M compact: Kompatybilna z aparaturą modułową o modularności 17,5 mm, w tym z wyłącznikami nadprądowymi, rozłącznikami, stycznikami i innymi elementami systemu.
• Szybki montaż: Montowana bezpośrednio na szynie TH35 (DIN) – brak potrzeby stosowania dodatkowych narzędzi lub przewodów.

Zgodność z Normami

Szyna mostkująca PS3/28/16H-DDA202 spełnia wymogi normy PN-EN 60715 dotyczącej szyn zbiorczych i aparatury modułowej. Produkt posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Szyna mostkująca PS3/28/16H-DDA202 znajduje zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz tablicach rozdzielczych, gdzie wymagane jest szybkie i pewne połączenie aparatury modułowej.

• Mostkowanie wyłączników nadprądowych w obwodach jednofazowych – zastąpienie indywidualnych przewodów zasilających.
• Szybkie łączenie styczników lub rozłączników w układach sterowania.
• Wykorzystanie w domowych tablicach rozdzielczych (np. w mieszkaniach, biurach) do organizacji zasilania modułów.
• Stosowanie w instalacjach przemysłowych przy modernizacji rozdzielnic z aparaturą modułową systemu pro M compact.

Wskazówki Montażowe

Montaż szyny mostkującej powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami. Szynę należy umieścić na szynie TH35 (DIN) w rozdzielnicy, następnie zamocować aparaty modułowe w sąsiednich pozycjach. Po zamontowaniu aparatów należy wsunąć szynę mostkującą w górne styki zasilające aparatów, dociskając ją aż do pełnego zwarcia styków. Nie należy stosować nadmiernej siły – szyna powinna wchodzić swobodnie. Po montażu sprawdzić pewność połączeń przez lekkie pociągnięcie za szynę.

FAQ

• Czy szyna mostkująca PS3/28/16H-DDA202 jest kompatybilna z innymi systemami niż pro M compact? Szyna jest przeznaczona wyłącznie do systemu pro M compact. Do innych systemów (np. DL, Hager, ABB) wymagane są szyny mostkujące dedykowane dla danego systemu.
• Jaki jest maksymalny prąd pracy szyny? Szyna mostkująca przeznaczona jest do pracy przy prądzie znamionowym 16A. Dla wyższych obciążeń zaleca się stosowanie indywidualnych przewodów zasilających.
• Czy szyna wymaga dodatkowego zabezpieczenia? Nie – konstrukcja szyny zapewnia pewne połączenie stykowe, jednak w układzie zasilania należy stosować odpowiednie zabezpieczenia (np. wyłączniki nadprądowe) zgodnie z projektem instalacji.
