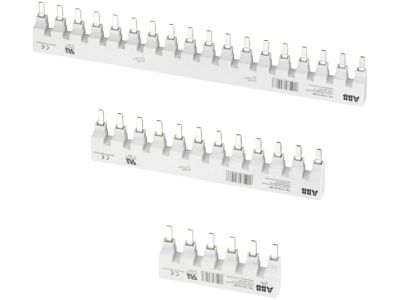

Szyna mostkująca, pro M compact, PS2/18/16BP | 2CDL220489R1618 ABB

Alternatywny kod produktu: 2CDL220489R1618

Opis i Kluczowe Cechy

Szyna mostkująca pro M compact PS2/18/16BP (symbol 2CDL220489R1618) to precyzyjne rozwiązanie do szybkiego i pewnego łączenia aparatów modułowych w rozdzielnicach i szafach sterowniczych. Zaprojektowana zgodnie ze standardami systemu pro M compact, gwarantuje stabilne napięcie zasilające i ciągłość obwodu elektrycznego. Szerokość 16 mm i rozstaw otworów montażowych 18 mm ułatwiają montaż nawet w ciasnych przestrzeniach.

• Szerokość 16 mm: Kompaktowe wymiary pozwalają na montaż w standardowych szynach TH35 i innych konstrukcjach modułowych.
• Rozstaw otworów 18 mm: Umożliwia precyzyjne dopasowanie do aparatów modułowych z serii pro M compact i innych systemów o tym samym standardzie.
• Wykonanie z miedzi pokrytej cyną: Doskonała przewodność elektryczna i odporność na korozję, zapewniają długotrwałą stabilność połączeń.
• Prosta instalacja: Montaż za pomocą wkrętów lub klipsów, bez konieczności lutowania lub spawania – szybkie i powtarzalne połączenia.
• Zgodność z systemem pro M compact: Zapewnia pełną kompatybilność z aparatami modułowymi tej serii, gwarantując niezawodne działanie instalacji.

Zgodność z Normami

Szyna mostkująca spełnia wymagania normy PN-EN 60715 oraz międzynarodowych standardów IEC 60715. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami unijnymi.

Zastosowanie

Szyna mostkująca pro M compact PS2/18/16BP jest przeznaczona do łączenia aparatów modułowych w instalacjach elektrycznych niskiego napięcia, takich jak rozdzielnice, szafy sterownicze i tablice rozdzielcze.

• Łączenie aparatów modułowych w rozdzielnicach domowych i przemysłowych.
• Tworzenie magistrali zasilającej dla modułów styczników, przekaźników, wyłączników nadprądowych i innych aparatów modułowych.
• Montaż w systemach pro M compact i innych kompatybilnych platformach modułowych.
• Budowa rozdzielnic zasilających w budynkach mieszkalnych, biurowych i przemysłowych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie w instalacji zostało odłączone. Szynę mocuje się do szyny TH35 lub odpowiedniej konstrukcji nośnej przy użyciu wkrętów lub klipsów. Aparaty modułowe należy montować zgodnie z zaleceniami producenta, zachowując odpowiedni rozstaw otworów (18 mm). Po zakończeniu montażu należy sprawdzić ciągłość obwodu i prawidłowość połączeń.

FAQ

• Do jakich aparatów modułowych pasuje ta szyna? Szyna mostkująca PS2/18/16BP jest przeznaczona do stosowania z aparatami modułowymi systemu pro M compact oraz innymi aparatami o rozstawie otworów 18 mm.
• Czy szyna wymaga specjalnych narzędzi do montażu? Nie – montaż odbywa się przy użyciu standardowych wkrętów lub klipsów, bez konieczności stosowania specjalistycznego osprzętu.
• Jaki jest maksymalny prąd, jaki może przewodzić szyna? Maksymalny prąd nie został określony w danych produktu. Zaleca się sprawdzenie dokumentacji technicznej aparatów modułowych i instalacji, aby dobrać odpowiednie parametry.
