Szyna montażowa TSE 35/2P stal ocynkowana długość 2m perforowana | R34RR-05020102003 Ergom

Alternatywny kod produktu: TSE 35/2P (10 SZT.)

Opis i Kluczowe Cechy

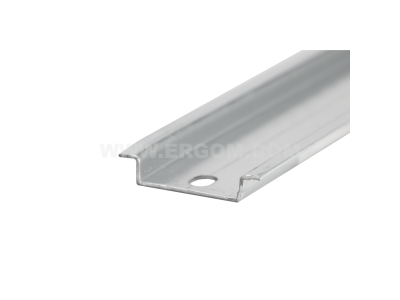

Szyna montażowa TSE 35/2P (symbol R34RR-05020102003) to perforowany profil ze stali ocynkowanej o długości 2 m, przeznaczony do mocowania aparatury modułowej na standardowej szynie 35 mm. Jej konstrukcja łączy wytrzymałość mechaniczną z wygodą instalacji – perforacja pozwala na szybkie i precyzyjne przykręcanie elementów bez konieczności wiercenia dodatkowych otworów.

• Stal ocynkowana: zapewnia odporność na korozję i długą żywotność nawet w podwyższonej wilgotności wewnątrz rozdzielnic.
• Perforacja na całej długości: ułatwia mocowanie aparatów modułowych, przekaźników, zacisków i innych akcesoriów – oszczędność czasu montażu.
• Długość 2 m: wystarczająca do zabudowy kilkunastu modułów w jednym rzędzie, minimalizuje ilość łączeń między szynami.
• Profil 35 mm (standard DIN): kompatybilny z większością aparatury modułowej oraz systemów rozdzielnicowych.
• Łatwe przycinanie: szynę można skrócić piłką lub nożycami do metalu, dopasowując do wymiarów szafki.

Zgodność z Normami

Szyna została zaprojektowana zgodnie z europejskimi wymaganiami bezpieczeństwa i posiada oznakowanie CE. Jej profil odpowiada powszechnie stosowanemu standardowi szyny DIN 35 mm, co gwarantuje uniwersalność montażu w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Szyna TSE 35/2P znajduje zastosowanie wszędzie tam, gdzie konieczne jest stabilne i uporządkowane mocowanie aparatury modułowej w instalacjach elektrycznych.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach mieszkaniowych i przemysłowych.
• Mocowanie przycisków sterowniczych, przełączników i sygnalizatorów w szafach sterowniczych.
• Instalacja listew zaciskowych i modułów automatyki budynkowej (sterowniki PLC, zasilacze).
• Tworzenie szyn zbiorczych do dystrybucji zasilania w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż szyny oraz aparatury na niej zamocowanej powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Szynę należy zamocować do konstrukcji rozdzielnicy za pomocą śrub M4–M6 (w zależności od profilu) z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów ochronnych i roboczych dobrać zgodnie z obciążeniem obwodu. Przed przykręceniem aparatów upewnić się, że szyna jest wypoziomowana i solidnie przymocowana.

FAQ

• Czy szynę można ciąć na wymiar? Tak, szyna jest perforowana i wykonana ze stali ocynkowanej – można ją przyciąć piłką do metalu lub nożycami, a następnie oczyścić krawędzie pilnikiem.
• Jaki jest stopień ochrony szyny? Stopień ochrony zależy od obudowy rozdzielnicy. Sama szyna ma odporność korozyjną dzięki ocynkowi, ale nie jest klasyfikowana w skali IP – jest elementem konstrukcyjnym wewnątrz rozdzielnicy.
• Czy szyna nadaje się do montażu aparatów z wyższymi prądami (np. styczników 40 A)? Tak, profil 35 mm zapewnia wystarczającą nośność mechaniczną dla standardowych aparatów modułowych. Należy jednak upewnić się, że łączna masa zamocowanych urządzeń nie przekracza dopuszczalnego obciążenia szyny (szczegółowe dane w dokumentacji producenta).
