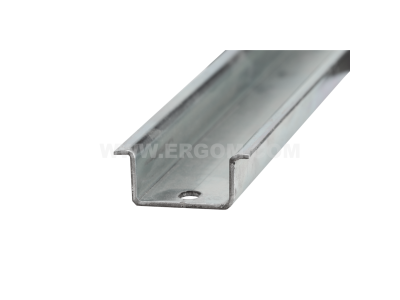

Szyna montażowa TSE 35/15/2 stal ocynkowana długość 2m | R34RR-05020102703 Ergom

Alternatywny kod produktu: TSE 35/15/2 (10 SZT.)

Opis i Kluczowe Cechy

Szyna montażowa TSE 35/15/2 to element niezbędny do instalacji aparatury modułowej w rozdzielnicach i szafach sterowniczych. Wykonana ze stali ocynkowanej, zapewnia odporność na korozję i długą żywotność nawet w trudnych warunkach (np. w pomieszczeniach o podwyższonej wilgotności). Długość 2 m pozwala na swobodne dopasowanie do wymiarów rozdzielnicy poprzez przycięcie na żądany wymiar. Szerokość profila 35 mm jest zgodna ze standardem DIN dla aparatury modułowej (np. wyłączników, styczników, przycisków).

• Stal ocynkowana: odporność na korozję i uszkodzenia mechaniczne, co przekłada się na niezawodność instalacji przez lata eksploatacji.
• Długość 2 m: możliwość przycięcia na wymiar do konkretnej rozdzielnicy – minimalizuje straty materiału i ułatwia montaż.
• Profil TSE 35/15/2: standardowa szyna nośna zgodna z wymaganiami montażowymi aparatury modułowej (szer. 35 mm, wys. 15 mm, gr. 2 mm) – bezpieczne i stabilne mocowanie osprzętu.
• Uniwersalność: kompatybilna z większością aparatów modułowych na rynku (wyłączniki nadprądowe, różnicowoprądowe, styczniki itp.) – ułatwia rozbudowę i modernizację instalacji.

Zgodność z Normami

Szyna montażowa TSE 35/15/2 spełnia wymagania europejskich norm dotyczących szyn nośnych dla aparatury modułowej. Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Wykonana w standardzie DIN umożliwia bezpieczny montaż urządzeń w rozdzielnicach.

Zastosowanie

Szyna TSE 35/15/2 przeznaczona jest do montażu wewnątrz rozdzielnic i szaf sterowniczych w instalacjach niskiego napięcia. Umożliwia szybkie i bezpieczne mocowanie aparatury modułowej bez użycia dodatkowych akcesoriów.

• Montaż wyłączników nadprądowych, różnicowoprądowych oraz rozłączników w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja styczników, przekaźników i przycisków sterowniczych w szafach automatyki.
• Mocowanie listew zaciskowych i innych akcesoriów w puszkach rozgałęźnych i rozdzielczych.
• Budowa tymczasowych stanowisk pomiarowych i testowych w warsztatach elektrycznych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Szynę mocuje się na szynie nośnej TH35 (zgodnie z oznaczeniem) za pomocą dostarczonych wkrętów lub zacisków. Przekrój przewodów ochronnych oraz obciążenie szyny należy dobrać zgodnie z dokumentacją techniczną rozdzielnicy. W przypadku przycinania szyny na wymiar należy użyć piłki do metalu lub szlifierki kątowej, a krawędzie po cięciu delikatnie opiłować w celu usunięcia zadziorów.

FAQ

• Czy szyna nadaje się do montażu w rozdzielnicach na zewnątrz? Szyna wykonana jest ze stali ocynkowanej, co zapewnia podstawową odporność na korozję. Do instalacji zewnętrznej zalecamy stosowanie szyn ze stali nierdzewnej lub dodatkowe zabezpieczenie antykorozyjne – ostateczna decyzja należy do projektanta instalacji.
• Jaka jest maksymalna długość szyny bez konieczności dodatkowego wzmocnienia? Producent nie podaje konkretnych wartości nośności. Standardowo przy długości 2 m szyna wytrzymuje obciążenie wynikające z montażu kilkunastu aparatów modułowych – w przypadku wątpliwości należy skonsultować się z producentem rozdzielnicy.
• Czy szynę można ciąć na wymiar? Tak, szyna o długości 2 m może być przycięta do potrzebnej długości. Należy użyć narzędzi do cięcia metalu (piłka, szlifierka) i opiłować krawędzie, aby uniknąć uszkodzenia izolacji przewodów podczas montażu.
