Szyna montażowa TSE 35/15/1P stal ocynkowana długość 1m perforowana | R34RR-05020102602 Ergom

Alternatywny kod produktu: TSE 35/15/1P (10 SZT.)

Opis i Kluczowe Cechy

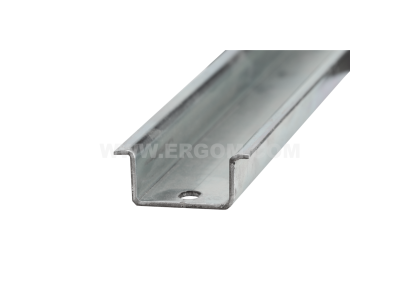

Szyna montażowa TSE 35/15/1P (symbol R34RR-05020102602) to stalowy element konstrukcyjny o długości 1 metra, przeznaczony do instalacji aparatury modułowej w rozdzielnicach. Wykonana ze stali ocynkowanej – odporna na korozję i uszkodzenia mechaniczne. Profil 35×15 mm z perforacją umożliwia szybkie i pewne mocowanie zarówno samej szyny, jak i montowanych na niej urządzeń.

• Materiał – stal ocynkowana: gwarantuje długotrwałą ochronę przed korozją, nawet w środowisku o podwyższonej wilgotności.
• Perforacja: otwory wzdłuż szyny ułatwiają precyzyjne pozycjonowanie i mocowanie śrubami – skraca czas instalacji.
• Profil 35×15 mm: kompatybilny z szeroką gamą aparatury modułowej montowanej na szynie DIN (TH35).
• Długość 1 m: wygodny format do typowych rozdzielnic – łatwy w transporcie i cięciu na wymiar.
• Solidna konstrukcja: zapewnia stabilne podparcie dla nawet kilkunastu modułów, bez ryzyka odkształceń.

Zgodność z Normami

Szyna montażowa TSE 35/15/1P została zaprojektowana zgodnie z europejskimi standardami dla szyn nośnych stosowanych w rozdzielnicach. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi wymaganiami. W przypadku konkretnych norm instalacyjnych należy kierować się wytycznymi producenta rozdzielnicy oraz obowiązującymi przepisami krajowymi.

Zastosowanie

Szyna montażowa TSE stanowi uniwersalny element wyposażenia rozdzielnic i szaf sterowniczych. Sprawdza się w każdym przypadku, gdy potrzebne jest solidne podparcie dla aparatury modułowej.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja przycisków sterowniczych, przełączników i przekaźników w szafach automatyki.
• Wykorzystanie w systemach sterowania oświetleniem, ogrzewaniem czy klimatyzacją.
• Jako podstawa dla szyn zbiorczych i listew zaciskowych w tablicach rozdzielczych.

Wskazówki Montażowe

Montaż szyny montażowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Szynę mocuj do tylnej ściany obudowy za pomocą śrub lub wkrętów (przez otwory perforowane) – moment dokręcania oraz średnice łączników dobierz zgodnie z dokumentacją techniczną producenta rozdzielnicy. Przekrój przewodów ochronnych i roboczych dobierz do prądu obciążenia. Szynę można przycinać na wymiar (np. piłką do metalu), pamiętając o usunięciu ostrych krawędzi.

FAQ

• Czy szyna nadaje się do montażu aparatury 230V? Tak, jest przeznaczona do typowych rozdzielnic niskiego napięcia (do 1000 V AC). Nie przewodzi prądu – pełni wyłącznie funkcję nośną.
• Jakie są wymiary otworów perforowanych? Otwory mają średnicę ok. 6 mm (typowa dla szyn DIN), co umożliwia użycie standardowych śrub M6. W razie potrzeby zalecamy weryfikację z użyciem suwmiarki.
• Czy szyna wymaga dodatkowej ochrony przeciwkorozyjnej? Stal ocynkowana zapewnia wystarczającą odporność w typowych warunkach wewnątrz rozdzielnicy. W środowiskach agresywnych chemicznie zalecamy zastosowanie szyn ze stali nierdzewnej.
