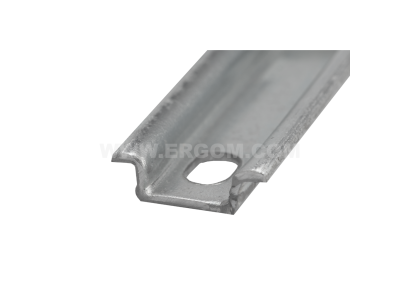

Szyna montażowa TSE 15/1 stal ocynkowana długość 1m | R34RR-05020100102 Ergom

Alternatywny kod produktu: TSE 15/1 (10 SZT.)

Opis i Kluczowe Cechy

Szyna montażowa TSE 15/1 (symbol R34RR-05020100102) to uniwersalny element konstrukcyjny przeznaczony do instalacji aparatury modułowej w rozdzielnicach i szafach sterowniczych. Wykonana ze stali ocynkowanej, zapewnia odporność na korozję i długą żywotność. Długość 1 m umożliwia elastyczne dopasowanie do rozmiaru rozdzielnicy oraz montaż wielu urządzeń modułowych w jednej linii.

• Materiał – stal ocynkowana: gwarantuje ochronę antykorozyjną i stabilność mechaniczną nawet w środowiskach o podwyższonej wilgotności.
• Długość 1 m: pozwala na swobodne planowanie rozmieszczenia aparatury (np. 12–18 modułów w zależności od szerokości urządzeń) bez konieczności łączenia wielu krótkich odcinków.
• Typ TSE 15/1: dedykowany profil nośny zgodny z systemem szyn montażowych stosowanych w rozdzielnicach niskiego napięcia.
• Prosty montaż: szybkie mocowanie na wspornikach lub bezpośrednio w obudowie rozdzielnicy – gotowy do instalacji aparatury modułowej (wyłączników, styczników, przycisków, przełączników).
• Uniwersalność zastosowań: kompatybilna z typowymi akcesoriami montażowymi (klamry, śruby, listwy zaciskowe) używanymi w branży elektrycznej.

Zgodność z Normami

Szyna montażowa TSE 15/1 została zaprojektowana zgodnie z ogólnie przyjętymi standardami dla osprzętu rozdzielnic niskiego napięcia. Produkt posiada oznaczenie CE i spełnia wymagania europejskich norm dotyczących wytrzymałości mechanicznej oraz odporności korozyjnej. W przypadku montażu w rozdzielnicach zaleca się stosowanie zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

Zastosowanie

Szyna TSE 15/1 znajduje zastosowanie wszędzie tam, gdzie wymagany jest niezawodny i trwały system nośny dla aparatury modułowej. Dzięki długości 1 m idealnie sprawdza się w rozdzielnicach o standardowych wymiarach oraz w projektach indywidualnych.

• Montaż wyłączników nadprądowych, różnicowoprądowych i przeciwprzepięciowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja styczników, przekaźników oraz sterowników w szafach automatyki budynkowej i maszynowej.
• Mocowanie przycisków, przełączników i sygnalizatorów na szynach w rozdzielnicach modułowych.
• Tworzenie ciągów montażowych dla aparatury w systemach zasilania gwarantowanego (UPS) i rozdzielnicach pomocniczych.

Wskazówki Montażowe

Montaż szyny oraz późniejsze instalowanie aparatury powinno być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obrębie rozdzielnicy. Szynę mocować do podłoża za pomocą dedykowanych wsporników lub śrub zgodnie z wytycznymi producenta. Przy montażu aparatury na szynie należy stosować moment dokręcania śrub zaciskowych podany w dokumentacji każdego urządzenia. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego zabezpieczeń. Po zakończeniu instalacji sprawdzić stabilność mocowania wszystkich elementów.

FAQ

• Jakie są wymiary szyny TSE 15/1? Z dostępnych danych wynika, że długość wynosi 1 m. Szerokość i wysokość profilu nie są podane – w razie potrzeby należy sprawdzić kartę katalogową producenta lub zmierzyć fizycznie egzemplarz.
• Czy szyna nadaje się do montażu na szynie DIN? Szyna TSE 15/1 jest przeznaczona do stosowania jako element nośny w rozdzielnicach – nie jest to typowa szyna DIN TH35, lecz profil montażowy o oznaczeniu TSE 15/1. Kompatybilność z konkretnymi rozdzielnicami należy potwierdzić w dokumentacji.
• Jaki stopień ochrony (IP) ma szyna? Stopień ochrony dotyczy całej rozdzielnicy, a nie samej szyny montażowej. Po zamontowaniu w obudowie rozdzielnicy o odpowiednim IP, szyna nie wpływa na szczelność obudowy.
