Szyna montażowa TS35X7,5 | 053030 Eaton

Opis i Kluczowe Cechy

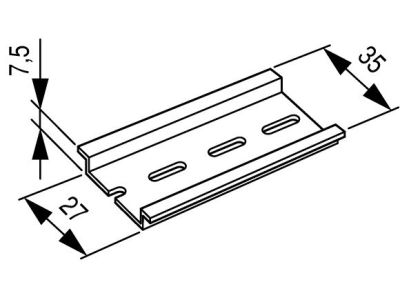

Szyna montażowa TS35X7,5 renomowanego producenta EATON to fundament nowoczesnych systemów rozdziału energii. Wykonana z wysokiej jakości materiałów, zapewnia sztywność konstrukcyjną niezbędną do bezpiecznego osadzenia aparatury modułowej. Standardowy wymiar profilu wynoszący 35 mm szerokości oraz 7,5 mm głębokości (wysokości) gwarantuje pełną kompatybilność z większością urządzeń dostępnych na rynku elektrotechnicznym.

• Uniwersalność: Profil typu „kapelusz” umożliwia błyskawiczny montaż zatrzaskowy urządzeń.
• Trwałość: Odporność na odkształcenia mechaniczne zapewnia stabilność instalacji nawet przy pełnym obciążeniu aparatami.
• Skalowalność: Możliwość precyzyjnego docięcia szyny do wymaganej długości pozwala na optymalne zagospodarowanie przestrzeni wewnątrz obudowy.
• Wysoka jakość EATON: Gwarancja powtarzalności wymiarowej, co eliminuje problemy z luzami na stykach aparat-szyna.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z międzynarodowymi standardami dotyczącymi systemów montażowych w elektrotechnice. Szyna TS35, znana również jako szyna DIN, spełnia wymogi normy EN 60715, co definiuje jej precyzyjne wymiary geometryczne oraz tolerancje wykonania. Dzięki temu inżynierowie i instalatorzy mają pewność, że każdy aparat modułowy posiadający certyfikowany uchwyt montażowy będzie idealnie przylegał do powierzchni szyny, zapewniając odpowiednie chłodzenie i bezpieczeństwo użytkowania.

Zastosowanie

Szyna montażowa TS35X7,5 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz w zaawansowanych instalacjach przemysłowych. Jest to element bazowy w:

• Rozdzielnicach elektrycznych: Montaż wyłączników nadprądowych (MCB), różnicowoprądowych (RCCB) oraz ograniczników przepięć.
• Szafach sterowniczych: Osadzanie sterowników PLC, zasilaczy impulsowych oraz przekaźników pomocniczych.
• Automatyce budynkowej: Organizacja modułów sterujących oświetleniem, roletami czy systemami HVAC.
• Prefabrykacji rozdzielnic: Umożliwia szybkie tworzenie powtarzalnych układów zasilających i sterowniczych.

Wskazówki Montażowe

Podczas instalacji szyny TS35X7,5 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Mocowanie do podłoża: Zaleca się stosowanie wkrętów z łbem płaskim, aby nie kolidowały one z mechanizmem zatrzaskowym aparatury.
• Rozstaw punktów mocowania: Aby uniknąć ugięcia szyny pod ciężarem aparatów, punkty mocowania powinny być rozmieszczone w regularnych odstępach, dostosowanych do przewidywanego obciążenia.
• Obróbka krawędzi: Po docięciu szyny na wymaganą długość, należy stępić ostre krawędzie, co zapobiega uszkodzeniu izolacji przewodów podczas ich układania.
• Uziemienie: W przypadku wykorzystania szyny jako elementu przewodzącego (np. dla złączek ochronnych PE), należy zapewnić odpowiednią ciągłość elektryczną z szyną wyrównawczą.

FAQ

1. Czy szyna TS35X7,5 nadaje się do montażu ciężkich falowników?
Szyna o wysokości 7,5 mm jest przeznaczona głównie do aparatury modułowej. W przypadku bardzo ciężkich urządzeń przemysłowych zaleca się stosowanie szyn wzmocnionych o wysokości 15 mm (TS35X15), jednak dla standardowych wyłączników i przekaźników model 7,5 mm jest rozwiązaniem optymalnym.

2. Czy produkt jest odporny na korozję?
Tak, szyny EATON są poddawane procesom galwanizacji, co zapewnia im wysoką odporność na utlenianie i pozwala na pracę w typowych warunkach wewnątrzbudynkowych.

3. Jakie narzędzia są potrzebne do cięcia szyny?
Do precyzyjnego cięcia najlepiej wykorzystać dedykowane gilotyny do szyn DIN, które zapewniają czyste cięcie bez deformacji profilu, lub standardową piłkę do metalu.
