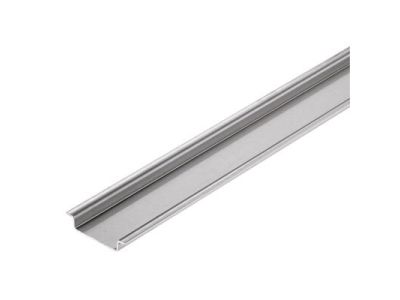

Szyna montażowa TS 35X7.5 2M/ST/ZN (2m) | 0383400000 Weidmuller

Opis i Kluczowe Cechy

Szyna montażowa TS 35x7.5 o symbolu 0383400000 to uniwersalny profil nośny przeznaczony do instalacji aparatury modułowej w rozdzielnicach i szafach sterowniczych. Wykonana ze stali cynkowanej (ZN), o standardowej długości 2 metrów, zapewnia trwałe i stabilne mocowanie przycisków, przełączników, styczników oraz innych urządzeń wyposażonych w zatrzask do szyny TH35. Profil o wymiarach 35 mm x 7,5 mm jest zgodny z międzynarodowym standardem stosowanym w elektroinstalacjach.

• Wymiary 35 x 7,5 mm: gwarantują kompatybilność z szeroką gamą aparatury modułowej montowanej na szynie DIN, eliminując ryzyko niedopasowania.
• Długość 2 metry: umożliwia elastyczne dopasowanie do różnych rozdzielnic – można przyciąć na wymiar bez utraty właściwości mechanicznych.
• Stal cynkowana (ZN): zapewnia odporność na korozję i uszkodzenia mechaniczne, co przekłada się na długą żywotność w środowisku przemysłowym i domowym.
• Profil zamknięty o wysokiej sztywności: utrzymuje stabilność konstrukcji nawet przy mocowaniu cięższych elementów, takich jak styczniki czy przekładniki.
• Łatwy montaż: szyna mocowana jest za pomocą wkrętów lub uchwytów do obudowy rozdzielnicy, a aparaturę wystarczy zatrzasnąć bez użycia narzędzi.

Zgodność z Normami

Szyna montażowa TS 35x7.5 została wykonana zgodnie z wymaganiami europejskich norm dla profili nośnych stosowanych w elektroenergetycznej aparaturze rozdzielczej i sterowniczej. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi dyrektywami.

Zastosowanie

Szyna TS 35 stanowi podstawowy element konstrukcyjny w rozdzielnicach, szafach sterowniczych oraz puszkach instalacyjnych. Umożliwia szybki i pewny montaż aparatury modułowej w systemach automatyki budynkowej i przemysłowej.

• Instalacja wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach mieszkaniowych i komercyjnych.
• Montaż przycisków sterowniczych, przełączników i sygnalizatorów w szafach sterowniczych maszyn i linii produkcyjnych.
• Tworzenie szyn zbiorczych i pomocniczych w systemach dystrybucji energii w budynkach użyteczności publicznej.
• Mocowanie modułów automatyki (przekaźników, zasilaczy, sterowników PLC) na szynie DIN w szafach sterowniczych.

Wskazówki Montażowe

Montaż szyny oraz aparatury może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po całkowitym odłączeniu napięcia. Szynę należy zamocować do podłoża za pomocą wkrętów lub uchwytów (zgodnie z dokumentacją techniczną obudowy), zachowując odstępy montażowe dla wentylacji. Przed instalacją aparatury sprawdź, czy szyna jest prosta i nieuszkodzona. W przypadku przycinania szyny na wymiar używaj metalowej piłki lub szlifierki kątowej, a następnie usuń zadziory. Moment dokręcania przewodów dobierz do wartości podanych przez producenta użytych urządzeń. Pamiętaj o doborze przekroju przewodów do prądu znamionowego obwodu.

FAQ

• Czy szyna TS 35x7.5 nadaje się do bezpośredniego montażu w rozdzielnicach podtynkowych? Tak, jest to standardowy profil stosowany w rozdzielnicach podtynkowych i natynkowych, pod warunkiem że obudowa jest wyposażona w uchwyty mocujące szynę.
• Jaki jest stopień ochrony szyny? Szyna jako element metalowy nie ma przypisanego stopnia IP – jej odporność na czynniki zewnętrzne zależy od obudowy, w której jest zamontowana. W warunkach normalnej pracy w rozdzielnicy (IP20 lub wyższym) jest zabezpieczona przed dotykiem.
• Czy szynę można ciąć na wymiar? Tak, materiał (stal cynkowana) pozwala na przycięcie do żądanej długości. Należy po cięciu usunąć ostre krawędzie i zabezpieczyć przecięte miejsce przed korozją, np. farbą cynkową lub lakierem antykorozyjnym.
