Szyna montażowa TS 35X7.5 1M/ST/ZN (1m) | 0383410000 Weidmuller

Opis i Kluczowe Cechy

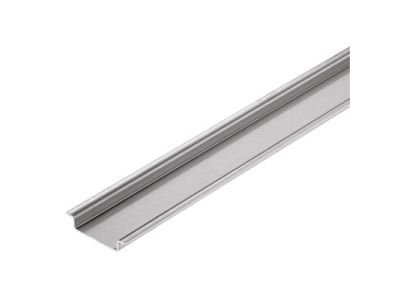

Szyna montażowa o symbolu 0383410000 typu TS 35x7.5 to profil stalowy ocynkowany o długości 1 metra. Przeznaczona do szybkiego i pewnego montażu aparatury modułowej (przyciski, wyłączniki, styczniki) na szynie DIN TH35. Wymiary 35 mm szerokości i 7,5 mm wysokości są zgodne z branżowym standardem, co zapewnia kompatybilność z większością urządzeń modułowych o szerokości 18 mm (1 TE).

• Materiał – stal ocynkowana (ST/ZN): odporna na korozję i uszkodzenia mechaniczne, gwarantuje długą żywotność w trudnych warunkach pracy rozdzielnic i szaf sterowniczych.
• Standardowy profil TS 35x7,5: umożliwia bezkonfliktowe łączenie z aparaturą posiadającą zaczepy DIN, bez ryzyka luzowania się elementów.
• Długość 1 m: elastyczność w konfiguracji – można przycinać szynę na wymagane odcinki przy użyciu standardowych narzędzi, co minimalizuje straty materiału.
• Prosty montaż: szyna mocowana jest do podłoża za pomocą wkrętów lub śrub w wywierconych otworach (otwory fabryczne lub wykonywane we własnym zakresie), co przyspiesza prace instalacyjne.
• Kompatybilność z akcesoriami: współpracuje z końcówkami, mostkami oraz separatorami przeznaczonymi do profili TS35, ułatwiając porządkowanie okablowania.

Zgodność z Normami

Szyna montażowa została zaprojektowana zgodnie z wymaganiami europejskich norm dla profili nośnych w rozdzielnicach niskiego napięcia. Posiada oznaczenie CE potwierdzające spełnienie obowiązujących dyrektyw. Jej wymiary są standardowe i kompatybilne z aparaturą wykonaną wg norm DIN.

Zastosowanie

Szyna TS 35x7.5 znajduje zastosowanie wszędzie tam, gdzie wymagany jest szybki i powtarzalny montaż modułowej aparatury elektrycznej i sterowniczej.

• Montaż w rozdzielnicach budynkowych – do instalacji wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków sterowniczych.
• Szafy sterownicze w przemyśle – do mocowania przekaźników, modułów PLC, zasilaczy i listew zaciskowych na szynie DIN.
• Automatyka budynkowa – obsługa modułów sterujących oświetleniem, roletami czy ogrzewaniem, które wymagają stabilnej podstawy montażowej.
• Modernizacja i rozbudowa istniejących instalacji – łatwe dodawanie nowych modułów bez przewiercania obudowy.

Wskazówki Montażowe

Montaż szyny oraz aparatury może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Szynę mocuje się do podłoża (np. płyta montażowa, obudowa rozdzielnicy) za pomocą wkrętów lub śrub o średnicy dostosowanej do otworów montażowych. Zachowaj odstępy zgodne z dokumentacją techniczną rozdzielnicy. Przekrój przewodów oraz moment dokręcania śrub przy montażu aparatury należy dobrać według instrukcji producenta danego urządzenia. Szynę można ciąć na wymiar, np. piłką do metalu, a następnie opiłować zadziory.

FAQ

• Czy szynę można ciąć na krótsze odcinki? Tak, szyna stalowa ocynkowana TS 35x7.5 o długości 1 m może być przycinana na potrzebną długość przy użyciu piłki do metalu lub szlifierki kątowej. Po cięciu zaleca się usunięcie ostrych krawędzi.
• Jaki jest stopień ochrony samej szyny? Szyna montażowa jako element konstrukcyjny nie posiada przypisanego stopnia ochrony IP. Jej trwałość w środowisku wilgotnym lub pyłowym zależy od materiału (stal ocynkowana) oraz od szczelności obudowy, w której jest zamontowana.
• Czy wymiar 7,5 mm wysokości jest standardem dla wszystkich aparatów modułowych? Tak, profil TS 35x7,5 jest najpopularniejszym standardem dla aparatury modułowej o szerokości 18 mm (1 TE). Większość urządzeń posiada zaczepy zaprojektowane do tego wymiaru. W rzadkich przypadkach (np. niektóre starsze modele) mogą być wymagane szyny o wysokości 15 mm, ale dla nowej aparatury wystarczy właśnie 7,5 mm.
