Opis i Kluczowe Cechy

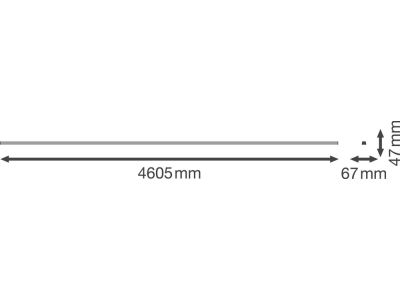

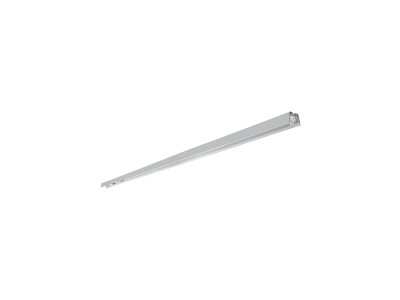

Szyna montażowa TRUSYS ENERGY RAIL 4500 7x2,5 (numer katalogowy 4058075103498) to element systemu DALI umożliwiający zasilanie i sterowanie oprawami oświetleniowymi. Wyposażona w 7-żyłowy przewód przelotowy, eliminuje konieczność zewnętrznego okablowania – wszystkie połączenia wykonuje się wewnątrz pierwszej oprawy. Długość 4500 mm, dostępne także warianty 1500 i 3000 mm. Anodyzowana powierzchnia i sztywna aluminiowa obudowa zapewniają trwałość i estetykę.

• 7-stykowa magistrala DALI: Zintegrowane 7 żył (przewód przelotowy) pozwalają na jednoczesne zasilanie i sterowanie wieloma oprawami w systemie DALI bez konieczności montowania dodatkowych puszek.
• Montuj bez zewnętrznych podłączeń: Wewnętrzne połączenia elektryczne w pierwszej oprawie znacząco skracają czas instalacji i redukują ryzyko błędów okablowania.
• Wybór długości (1500 / 3000 / 4500 mm): Uniwersalność wymiarowa ułatwia dopasowanie do konkretnego układu – od małych ciągów po duże hale.
• Aluminiowa, anodyzowana obudowa: Sztywna konstrukcja z aluminium chroni przewody przed uszkodzeniami mechanicznymi i gwarantuje długą żywotność nawet w warunkach przemysłowych.
• Lekka, kompaktowa forma: Mimo wytrzymałej obudowy szyna jest lekka, co ułatwia transport i montaż na sufitach czy konstrukcjach nośnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Konstrukcja i wykonanie są zgodne ze standardami bezpieczeństwa stosowanymi w systemach DALI. Brak szczegółowych numerów norm w dostarczonej dokumentacji technicznej.

Zastosowanie

Szyna TRUSYS ENERGY RAIL jest przeznaczona do tworzenia ciągów liniowych opraw w systemie DALI – idealna tam, gdzie liczy się szybki montaż, estetyka i elastyczność.

• Hale przemysłowe i magazyny wysokiego składowania: Zapewnia równomierne oświetlenie przy minimalnym okablowaniu.
• Garaże, parkingi i sklepy z narzędziami: Łatwy montaż i możliwość dostawienia opraw bez ingerencji w instalację.
• Hurtownie, supermarkety i centra handlowe: Sprawdzona w dużych powierzchniach handlowych – szybkie łączenie opraw w linii.
• Automatyka budynkowa: Kompatybilność z magistralą DALI pozwala integrować oświetlenie z systemami BMS.

Wskazówki Montażowe

Montaż szyny oraz podłączanie opraw powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Szynę mocuj do konstrukcji nośnej za pomocą odpowiednich elementów (nie są dołączone). Połączenia elektryczne realizuj zgodnie z dokumentacją systemu DALI – pierwsza oprawa odbiera wewnętrzne połączenia, kolejne łącz się poprzez wtyki przewodu przelotowego. Nie przekraczaj maksymalnej obciążalności prądowej podanej w instrukcji producenta (jeśli nie podano – stosuj zasady ogólne dla przewodów o odpowiednim przekroju). Regularnie sprawdzaj stan połączeń.

FAQ

• Czy szyna jest kompatybilna z dowolnymi oprawami DALI? Tak, szyna dostarcza magistralę DALI (7 żył) zgodną ze standardem IEC 62386. Należy jednak upewnić się, że oprawy posiadają odpowiednie złącze i dopuszczalne obciążenie.
• Jakie długości są dostępne poza 4500 mm? Producent oferuje warianty 1500 mm, 3000 mm oraz 4500 mm. Wszystkie modele mają tę samą budowę 7-stykową.
• Czy do montażu potrzebne są dodatkowe akcesoria? Podstawowy montaż nie wymaga dodatkowych elementów – szynę mocuje się bezpośrednio do konstrukcji. Dla skomplikowanych układów dostępne są akcesoria (np. łączniki, zaślepki), które można dokupić oddzielnie.
