Szyna montażowa symetryczna TH35 35x7,5mm ocynkowana, dł. 2m | 037404 Legrand

Opis i Kluczowe Cechy

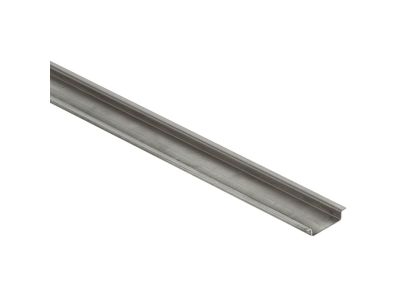

Szyna montażowa symetryczna TH35 ocynkowana o długości 2 m (symbol 037404) to uniwersalny element konstrukcyjny do budowy wsporników i mocowania aparatury modułowej w rozdzielnicach oraz szafach sterowniczych. Profil 35 x 7,5 mm jest zgodny z normą PN-EN 60715, co gwarantuje kompatybilność z większością wyłączników, styczników, przycisków i innych urządzeń montowanych na szynie DIN. Ocynkowana stal zapewnia odporność na korozję i długą żywotność w typowych warunkach pracy.

• Wymiary profilu: 35 x 7,5 mm (szer. x głęb.) – standard TH35 umożliwiający bezproblemowy montaż aparatów modułowych bez dodatkowych adaptacji.
• Długość całkowita: 2 m – możliwość przycięcia na wymagane odcinki, co pozwala dopasować szynę do konkretnej rozdzielnicy lub szafy.
• Materiał: stal ocynkowana – ochrona antykorozyjna zapewniająca trwałość nawet w środowisku o podwyższonej wilgotności (w obrębie rozdzielnicy).
• Norma: PN-EN 60715 – potwierdzenie zgodności z europejskim standardem profili montażowych dla aparatury elektrycznej.
• Budowa symetryczna: ułatwia instalację i zapewnia stabilne mocowanie urządzeń niezależnie od kierunku montażu.

Zgodność z Normami

Szyna montażowa spełnia wymagania normy PN-EN 60715, która określa gabaryty i tolerancje profili TH35 stosowanych w elektrotechnice. Produkt posiada oznaczenie CE i jest przeznaczony do użytku w instalacjach niskiego napięcia zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Szyna TH35 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i uporządkowane montowanie aparatury modułowej na wspólnej konstrukcji nośnej. Sprawdza się w:

• Rozdzielnicach głównych i podrozdzielniach – do mocowania wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków.
• Szafach sterowniczych w automatyce przemysłowej – jako podstawa dla przekaźników, sterowników PLC i modułów sygnalizacyjnych.
• Instalacjach tymczasowych i laboratoryjnych – gdzie częsta rekonfiguracja układu wymaga łatwego demontażu i przesuwania aparatów.
• Systemach sterowania oświetleniem i ogrzewaniem – umożliwia montaż styczników bistabilnych, modułów ściemniaczy i termostatów.

Wskazówki Montażowe

Montaż szyny oraz aparatów na niej powinien być wykonany przez osoby z uprawnieniami SEP z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Szynę mocuj do tylnej ściany rozdzielnicy lub szafy za pomocą wkrętów lub wsporników (nie są dostarczane). Dopuszczalne jest przycinanie szyny na wymiar – należy używać piłki do metalu lub szlifierki, a następnie opiłować krawędzie. Przekrój przewodów ochronnych i roboczych dobierz do prądu znamionowego instalacji zgodnie z obowiązującymi normami.

FAQ

• Czy szynę można ciąć na mniejsze odcinki? Tak, szynę można ciąć na wymagane długości – profil jest przystosowany do cięcia i obróbki mechanicznej (np. piłka do metalu). Po cięciu warto usunąć ostre krawędzie.
• Jaki jest stopień ochrony (IP) samej szyny? Szyna jest elementem konstrukcyjnym i nie posiada własnego stopnia ochrony. Jej ochrona zależna jest od obudowy rozdzielnicy, w której jest zamontowana (np. IP20 w przypadku rozdzielnic podtynkowych).
• Czy szyna jest kompatybilna z aparaturą modułową innych producentów? Tak, profil TH35 o wymiarach 35 x 7,5 mm jest standardem branżowym. Wszystkie urządzenia przystosowane do szyny DIN zgodnej z PN-EN 60715 można na niej montować niezależnie od marki.
