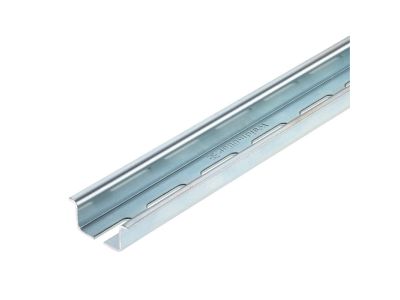

Szyna montażowa stalowa, TS 35X15/LL 2M/ST/ZN, perforowana, ocynkowana | 0236500000 Weidmuller

Opis i Kluczowe Cechy

Szyna montażowa stalowa TS 35X15/LL 2M/ST/ZN marki Weidmuller to fundament profesjonalnej zabudowy rozdzielnic elektrycznych. Wykonana z wysokogatunkowej stali, charakteryzuje się podwyższoną wysokością profilu wynoszącą 15 mm, co przekłada się na znacznie większą sztywność mechaniczną w porównaniu do standardowych szyn o wysokości 7,5 mm. Dzięki temu produkt idealnie nadaje się do montażu cięższej aparatury modułowej, zasilaczy oraz sterowników PLC, minimalizując ryzyko ugięcia profilu pod obciążeniem.

• Materiał i wykończenie: Stal ocynkowana (ZN) zapewnia doskonałą ochronę antykorozyjną, co jest kluczowe w środowiskach przemysłowych o podwyższonej wilgotności.
• Perforacja (LL): Podłużne otwory montażowe (perforacja) umożliwiają szybkie i precyzyjne pozycjonowanie szyny na płycie montażowej bez konieczności uciążliwego wiercenia punktowego.
• Wymiary: Standardowa szerokość 35 mm zgodna z systemem TS 35 oraz długość 2 metrów pozwalają na optymalne docięcie odcinków pod konkretne wymiary szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi systemów nośnych w elektrotechnice. Szyna spełnia wymagania normy DIN EN 60715, co gwarantuje pełną kompatybilność z aparaturą modułową wszystkich wiodących producentów. Zastosowanie stali ocynkowanej zapewnia również odpowiednią przewodność elektryczną dla funkcji szyny ochronnej (PE), o ile zostaną zachowane odpowiednie procedury montażowe i czystość styków.

Zastosowanie

Szyna TS 35X15/LL znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Jest niezastąpiona przy budowie:

• Rozdzielnic głównych i podrozdzielnic w budownictwie wielkokubaturowym.
• Szaf sterowniczych dla systemów BMS i HVAC.
• Obudów dla aparatury kontrolno-pomiarowej, gdzie wymagana jest stabilna baza montażowa.
• Systemów zasilania awaryjnego, gdzie montowane są ciężkie moduły bateryjne lub transformatory na szynę DIN.

Wskazówki Montażowe

Dla zapewnienia maksymalnej trwałości i bezpieczeństwa instalacji, zaleca się stosowanie następujących praktyk:

• Cięcie: Do skracania szyny należy używać dedykowanych gilotyn do szyn DIN, co zapobiega deformacji profilu i niszczeniu warstwy ocynku na krawędziach.
• Mocowanie: Zaleca się mocowanie szyny do płyty montażowej co najmniej co 20-30 cm, wykorzystując istniejącą perforację, aby zapobiec drganiom i rezonansom.
• Uziemienie: W przypadku wykorzystania szyny jako szyny ochronnej, należy upewnić się, że miejsce styku z zaciskiem ochronnym jest wolne od zanieczyszczeń, a połączenie śrubowe dokręcone z odpowiednim momentem obrotowym.

FAQ

• Czy szyna nadaje się do montażu na zewnątrz? Tak, dzięki powłoce cynkowej szyna jest odporna na korozję, jednak w skrajnie agresywnych środowiskach chemicznych zaleca się stosowanie wersji ze stali nierdzewnej.
• Jaka jest różnica między wersją 7,5 mm a 15 mm? Wersja 15 mm (oferowana tutaj) posiada znacznie wyższy moduł wytrzymałości na zginanie, co pozwala na montaż cięższych komponentów bez ryzyka odkształcenia szyny.
• Czy perforacja osłabia konstrukcję? Perforacja typu LL jest zaprojektowana tak, aby zachować optymalny balans pomiędzy łatwością montażu a wytrzymałością mechaniczną profilu stalowego.
