Szyna montażowa stalowa, TS 35X15/LL 2M/ST/SZ, perforowana, ocynkowana | 7907490000 Weidmuller

Opis i Kluczowe Cechy

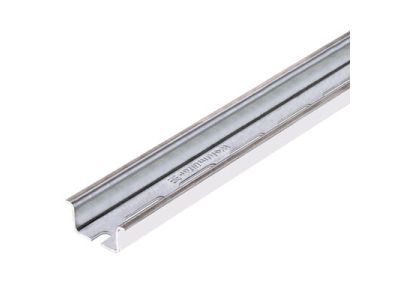

Szyna montażowa stalowa o symbolu 7907490000, typu TS 35x15/LL, o długości 2 metrów, perforowana i ocynkowana. Przeznaczona do montażu aparatury modułowej w rozdzielnicach i szafach sterowniczych. Perforacja ułatwia precyzyjne pozycjonowanie urządzeń oraz odprowadzanie ciepła, a powłoka cynkowa zapewnia odporność na korozję. Szerokość szyny 35 mm i wysokość 15 mm zgodne z profilem TH35.

• Materiał stalowy ocynkowany: wysoka wytrzymałość mechaniczna i ochrona przed korozją – długa żywotność w normalnych warunkach klimatycznych.
• Perforacja wzdłuż całej długości: umożliwia swobodny przepływ powietrza wokół aparatury oraz łatwe mocowanie za pomocą wkrętów lub nitów.
• Długość 2000 mm: jedna szyna pokrywa odcinek o długości 2 metrów, co pozwala na zamontowanie większej liczby modułów bez łączenia odcinków.
• Profil TS 35x15 mm: standard DIN zgodny z typowymi uchwytami aparatury modułowej – uniwersalne zastosowanie w rozdzielnicach.
• Łatwość przycinania: stalowa szyna może być skracana na wymiar za pomocą standardowych narzędzi (np. szlifierki kątowej).

Zgodność z Normami

Szyna montażowa spełnia wymagania norm europejskich dotyczących systemów montażowych w rozdzielnicach i szafach sterowniczych. Produkt posiada certyfikat CE.

Zastosowanie

Szyna TS 35x15/LL przeznaczona jest do montażu aparatury modułowej w instalacjach elektrycznych, sterowniczych i automatyki budynkowej.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków w rozdzielnicach mieszkaniowych i przemysłowych.
• Konstrukcja szaf sterowniczych w systemach automatyki (PLC, przekaźniki, zasilacze) – stabilne oparcie dla modułów.
• Instalacje fotowoltaiczne i teletechniczne – organizacja przestrzeni w rozdzielnicach DC i AC.
• Centrale alarmowe, systemy sygnalizacji – scentralizowany montaż urządzeń sygnalizacyjnych.

Wskazówki Montażowe

Montaż szyny i aparatury na niej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Szynę należy mocować na podłożu za pomocą wkrętów lub wsporników montażowych (w zależności od konstrukcji rozdzielnicy). Przekrój przewodów ochronnych i roboczych dobierz zgodnie z obowiązującymi normami. Szyna może być przycinana na żądany wymiar – po przycięciu zaleca się usunięcie ostrych krawędzi. Moment dokręcania łączników nie jest standaryzowany – należy postępować zgodnie z zaleceniami producenta szafy lub rozdzielnicy.

FAQ

• Czy szyna może być używana w warunkach zewnętrznych (na zewnątrz budynków)? Szyna stalowa ocynkowana jest odporna na korozję w normalnych warunkach klimatycznych, ale bez dodatkowej ochrony nie jest zalecana do stałego użytku na zewnątrz (np. w deszczu, wilgoci). W takich przypadkach należy zastosować szynę z wyższym stopniem ochrony (np. nierdzewną) lub dodatkowe obudowy.
• Jaka jest nośność szyny TS 35x15/LL? Producent nie podaje konkretnych wartości nośności. W praktyce stalowa szyna o grubości 1 mm (typowa) wytrzymuje obciążenie rzędu kilkunastu kilogramów na metr przy równomiernym rozłożeniu. Dla bezpieczeństwa nie należy przekraczać obciążenia zalecanego przez producenta rozdzielnicy lub systemu montażowego.
• Czy szyna jest już przygotowana do montażu (otwory)? Szyna jest perforowana na całej długości – otwory w regularnych odstępach ułatwiają mocowanie i odprowadzanie ciepła. Można również wiercić dodatkowe otwory, ale osłabi to wytrzymałość – zaleca się stosowanie istniejących perforacji.
