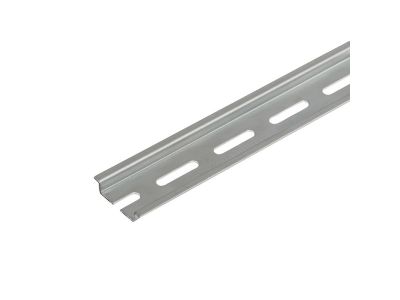

Szyna montażowa stalowa ocynkowana, TS 35X7.5/LL/6 2M/ST/ZN, (2m) | 0514570000 Weidmuller

Opis i Kluczowe Cechy

Szyna montażowa stalowa ocynkowana o symbolu 0514570000, typ TS 35×7,5, przeznaczona do instalacji w rozdzielnicach i szafach sterowniczych. Długość 2 metrów oraz ocynkowana powłoka zapewniają trwałość i stabilne mocowanie aparatury modułowej – idealne rozwiązanie dla instalatorów wymagających solidnej konstrukcji nośnej.

• Typ TS 35×7,5 mm: zgodność z profilem szyny DIN TH35 – uniwersalne mocowanie wyłączników, styczników, przycisków i innych modułów o szerokości 1–4 modułów.
• Długość 2 metrów: umożliwia ciągły montaż wielu urządzeń bez łączenia odcinków – oszczędność czasu i większa sztywność konstrukcji.
• Materiał stal ocynkowana: odporność na korozję w typowych warunkach pracy rozdzielnicy – długa żywotność i pewność połączeń.
• Gotowa do cięcia na wymiar: łatwe dopasowanie do rozmiaru rozdzielnicy za pomocą standardowych narzędzi – elastyczność w projektowaniu układu.
• Przeznaczona do montażu w pozycji poziomej lub pionowej: dostosowanie do różnych konfiguracji rozdzielnic natynkowych i podtynkowych.

Zgodność z Normami

Szyna montażowa została wyprodukowana zgodnie z wymaganiami europejskimi i posiada certyfikat CE. Spełnia standardy DIN dotyczące profili nośnych stosowanych w instalacjach elektrycznych, gwarantując bezpieczne mocowanie aparatury modułowej bez ryzyka odkształceń.

Zastosowanie

Szyna stalowa ocynkowana TS 35×7,5 jest podstawowym elementem wyposażenia każdej rozdzielnicy, umożliwiającym szybki i pewny montaż aparatury modułowej. Sprawdza się w następujących scenariuszach:

• Montaż wyłączników nadprądowych, różnicowoprądowych i kompaktowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja styczników, przekaźników i przycisków sterowniczych w szafach sterowniczych maszyn i linii produkcyjnych.
• Budowa systemów automatyki budynkowej – montaż modułów sterujących, zasilaczy i interfejsów komunikacyjnych.
• Tworzenie rozdzielnic pomocniczych w instalacjach fotowoltaicznych, HVAC i oświetleniowych.

Wskazówki Montażowe

Montaż szyny oraz aparatury na niej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Szynę należy przymocować do podłoża rozdzielnicy za pomocą wkrętów lub zatrzasków (w zależności od typu obudowy) z momentem dokręcania zgodnym z dokumentacją techniczną obudowy. Przed zamocowaniem należy upewnić się, że powierzchnia nośna jest równa i wytrzymała. Przekrój przewodów przyłączanych do aparatury powinien być dobrany do prądu obciążenia zgodnie z normami.

FAQ

• Czy szyna jest perforowana (posiada otwory montażowe)? Producent nie podał jednoznacznej informacji o perforacji w danych technicznych. Standardowe szyny TS 35 mogą występować w wersji pełnej lub z otworami – należy sprawdzić u dostawcy.
• Jakie maksymalne obciążenie mechaniczne wytrzymuje szyna? W dostępnych danych nie podano wartości obciążenia. Zalecamy dobór szyny zgodnie z wymaganiami projektowymi i normami PN-EN 62275.
• Jaka jest grubość blachy szyny? Parametr ten nie został określony w nazwie ani symbolu produktu. Standardowe szyny TS 35×7,5 mają grubość ok. 1 mm, ale producent nie potwierdza tej wartości – w razie wątpliwości prosimy o kontakt.
