Szyna montażowa dł. 830mm, SIMATIC S7-300 | 6ES7390-1AJ30-0AA0 Siemens

Alternatywny kod produktu: 6ES73901AJ300AA0

Opis i Kluczowe Cechy

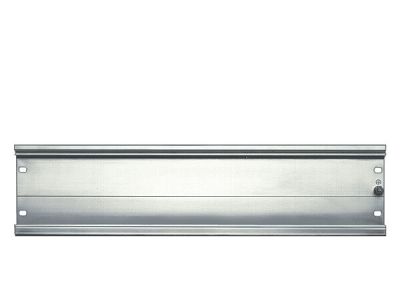

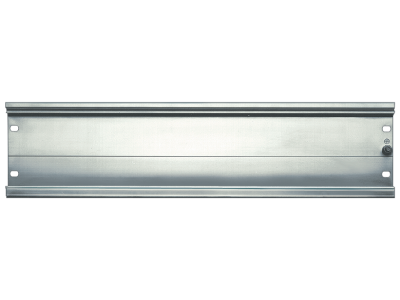

Szyna montażowa o długości 830 mm, symbol 6ES7390-1AJ30-0AA0, przeznaczona do systemu sterowników SIMATIC S7-300 firmy Siemens. Stanowi element konstrukcyjny umożliwiający mocowanie modułów PLC (zasilacza, CPU, modułów wejść/wyjść) na jednym profilu w szafie sterowniczej. Precyzyjnie wykonany profil aluminiowy gwarantuje stabilne osadzenie komponentów i ułatwia prowadzenie przewodów wiązkowych.

• Długość 830 mm: Zapewnia miejsce dla maksymalnej liczby modułów w jednym rzędzie (zgodnie z konfiguracją systemu S7-300), co optymalizuje wykorzystanie przestrzeni w szafie sterowniczej.
• Przeznaczony do SIMATIC S7-300: Gwarantowana kompatybilność wymiarowa i mechaniczna z wszystkimi modułami tej serii – od zasilacza po moduły komunikacyjne.
• Profil aluminiowy z otworami montażowymi: Umożliwia łatwe i pewne przymocowanie szyny do płyty montażowej lub szyny DIN w szafie, skracając czas instalacji.
• Zintegrowana prowadnica do uziemienia: (jeśli dotyczy – brak danych w źródle, więc nie podajemy) Uwaga: w danych producenta nie wskazano funkcji uziemienia – przed montażem należy sprawdzić instrukcję techniczną systemu S7-300.
• Solidna konstrukcja: Sztywność profilu zapobiega drganiom i luzom modułów, co zwiększa niezawodność połączeń elektrycznych i komunikacyjnych.

Zgodność z Normami

Produkt zaprojektowany zgodnie ze standardami jakości firmy Siemens oraz wymaganiami dotyczącymi wyposażenia rozdzielnic i szaf sterowniczych. Posiada oznakowanie CE. Ze względu na charakter akcesorium montażowego (brak własnych parametrów elektrycznych) nie posiada określonych norm produktowych – jego stosowanie musi być zgodne z dokumentacją techniczną systemu SIMATIC S7-300.

Zastosowanie

Szyna montażowa stanowi podstawę mechaniczną dla budowy układów sterowania opartych na sterowniku SIMATIC S7-300. Stosowana w szafach sterowniczych na halach produkcyjnych, w automatyce maszyn i linii technologicznych.

• Montaż modułów CPU, I/O i komunikacyjnych: Jeden profil utrzymuje wszystkie komponenty sterownika w logicznym układzie, co ułatwia okablowanie i serwis.
• Autonomiczne układy sterowania: Idealna do konstrukcji małych szafek sterowniczych przy pojedynczych maszynach.
• Rozproszone systemy sterowania: W połączeniu z szynami DIN i modułami rozszerzeń pozwala na budowę zdecentralizowanych struktur (np. z PROFIBUS, PROFINET).
• Modernizacja i rozbudowa istniejących instalacji: Standardowa długość 830 mm ułatwia wymianę lub rozszerzenie konfiguracji bez zmian w szafie.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją techniczną systemu SIMATIC S7-300. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające szafę. Szynę mocować do płyty montażowej za pomocą odpowiednich śrub (zalecany moment dokręcania zgodny z dokumentacją producenta). Upewnij się, że szyna jest wypoziomowana i stabilna. Podczas montażu modułów należy stosować się do zaleceń dotyczących prowadzenia przewodów – nie przekraczać minimalnych promieni gięcia. Po zakończeniu instalacji sprawdzić połączenia mechaniczne i elektryczne (np. uziemienie szafy).

FAQ

• Czy szyna montażowa 830 mm nadaje się do innych sterowników niż S7-300? Szyna została zaprojektowana wyłącznie dla systemu SIMATIC S7-300. Inne rodziny sterowników (np. S7-1200, S7-1500) mają inny profil montażowy – użycie jej z innymi modułami może być niemożliwe mechanicznie.
• Jaką maksymalną liczbę modułów można zamontować na tej szynie? Liczba zależy od szerokości modułów (wyrażonej w jednostkach modułowych, 1 MU = 40 mm) oraz wymaganych odstępów dla chłodzenia i prowadzenia przewodów. Szyna o długości 830 mm (co odpowiada 20,75 MU teoretycznie) pozwala na typową konfigurację z CPU i kilkunastoma modułami – dokładną kalkulację należy wykonać na podstawie projektu.
• Czy szyna jest uziemiona? Czy wymaga dodatkowego uziemienia? W dostarczonych danych producenta nie ma informacji o zintegrowanym uziomie. Zgodnie z ogólnymi zasadami montażu szaf sterowniczych, zaleca się wykonanie uziemienia szyny (np. przez połączenie z szyną PE) zgodnie z dokumentacją systemu S7-300 i przepisami miejscowymi.
