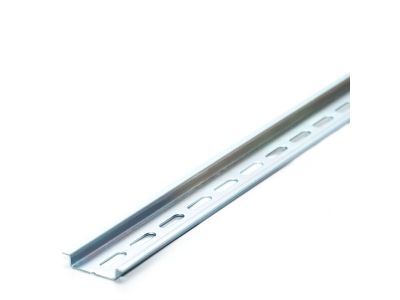

Szyna montażowa DIN stalowa, 35x7,5x1000mm, perforowana, 6,3x18mm | I-011011002040000 Astat

Opis i Kluczowe Cechy

Szyna montażowa DIN marki Astat to fundament nowoczesnych systemów rozdziału energii i automatyki przemysłowej. Wykonana z wysokogatunkowej stali, charakteryzuje się wymiarami 35 mm szerokości oraz 7,5 mm wysokości, co odpowiada standardowi profilu typu Omega (TS35). Długość odcinka wynosząca 1000 mm pozwala na swobodną konfigurację aparatury modułowej wewnątrz szaf sterowniczych i rozdzielnic.

Kluczowym aspektem technologicznym jest proces wykończenia powierzchni: szyna została poddana cynkowaniu galwanicznemu oraz pasywacji. Takie połączenie procesów chemicznych gwarantuje maksymalne zabezpieczenie przed korozją oraz agresywnym wpływem środowiska zewnętrznego, zapewniając jednocześnie jednolity, estetyczny srebrny kolor. Perforacja o wymiarach 6,3x18 mm rozmieszczona wzdłuż osi szyny znacząco ułatwia montaż, eliminując konieczność precyzyjnego wiercenia otworów w podłożu i pozwalając na szybkie pozycjonowanie elementu za pomocą wkrętów lub nitów.

• Materiał: Stal ocynkowana galwanicznie i pasywowana dla długowieczności.
• Profil: Standardowy profil 35x7,5 mm zgodny z systemami montażu aparatury modułowej.
• Perforacja: Otwory 6,3x18 mm umożliwiające elastyczny montaż do konstrukcji wsporczej.
• Estetyka: Jednolita srebrna powłoka pasująca do profesjonalnych prefabrykacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi standardami przemysłowymi dotyczącymi systemów nośnych w elektrotechnice. Szyna spełnia wymogi wymiarowe dla profilu TS35, co gwarantuje pełną kompatybilność z osprzętem takich producentów jak wyłączniki nadprądowe, styczniki, złączki szynowe czy zasilacze montowane na szynę DIN. Proces cynkowania i pasywacji jest realizowany zgodnie z normami ochrony antykorozyjnej, co jest kluczowe dla zapewnienia ciągłości elektrycznej (uziemienia) poprzez konstrukcję szyny.

Zastosowanie

Szyna montażowa Astat znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Prefabrykacji rozdzielnic: Jako główny element nośny dla aparatury modułowej i zabezpieczającej.
• Szafach sterowniczych: Do montażu sterowników PLC, modułów I/O oraz przekaźników w systemach automatyki.
• Instalacjach budynkowych: W domowych i przemysłowych tablicach rozdzielczych.
• Systemach telekomunikacyjnych: Do porządkowania osprzętu w szafach RACK przy użyciu odpowiednich adapterów.

Wskazówki Montażowe

Podczas instalacji szyny DIN 35x7,5x1000mm zaleca się stosowanie następujących praktyk inżynierskich:

• Cięcie: Do skracania szyny należy używać dedykowanych gilotyn do szyn DIN, co zapobiega deformacji profilu i niszczeniu powłoki antykorozyjnej na krawędziach.
• Mocowanie: Wykorzystanie istniejącej perforacji 6,3x18 mm pozwala na użycie śrub M6 z podkładkami, co zapewnia stabilność mechaniczną nawet przy dużym obciążeniu aparatami.
• Uziemienie: W przypadku wykorzystania szyny jako szyny ochronnej (PE), należy upewnić się, że miejsce styku z przewodem ochronnym jest pozbawione zanieczyszczeń, a połączenie wykonane za pomocą certyfikowanych zacisków uziemiających.
• Dystansowanie: W szafach o głębokiej zabudowie warto rozważyć użycie wsporników skośnych, które ułatwiają dostęp do zacisków aparatury.

FAQ

1. Czy szyna jest dostępna w innych wariantach materiałowych?
Tak, na specjalne zamówienie producent Astat oferuje szyny wykonane z aluminium, miedzi oraz stali nierdzewnej, co pozwala na dopasowanie produktu do specyficznych wymagań korozyjnych lub przewodnościowych.

2. Jakie są wymiary otworów perforacji?
Szyna posiada perforację o wymiarach 6,3 mm na 18 mm, co jest standardem ułatwiającym montaż w większości systemów wsporczych.

3. Czy powłoka cynkowa jest odporna na zarysowania?
Cynkowanie galwaniczne z pasywacją tworzy twardą warstwę ochronną, która jest odporna na standardowe operacje montażowe, jednak przy głębokich uszkodzeniach mechanicznych zaleca się zabezpieczenie krawędzi preparatami cynkowymi w sprayu.
