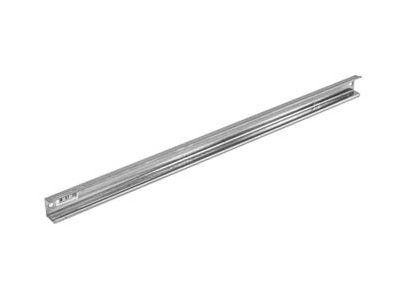

Szyna montażowa 35/15 1,5 stalowa 515mm (550) TH-S 2.2 | 002911043 Eti

Opis i Kluczowe Cechy

Szyna montażowa TH-S 2.2 o profilu 35/15 mm to profesjonalny element konstrukcyjny przeznaczony do zaawansowanych systemów rozdzielczych. Wykonanie z wysokogatunkowej stali o grubości znamionowej 1,5 mm gwarantuje podwyższoną sztywność mechaniczną oraz odporność na odkształcenia pod wpływem ciężaru zamontowanej aparatury. Profil o wysokości 15 mm zapewnia większy dystans od podłoża, co ułatwia prowadzenie przewodów pod szyną oraz poprawia cyrkulację powietrza wewnątrz rozdzielnicy. Długość 515 mm (dedykowana do obudów o szerokości 550 mm) pozwala na efektywne zagospodarowanie przestrzeni montażowej bez konieczności uciążliwego docinania standardowych odcinków metrowych.

• Profil 35/15: Standardowa szerokość 35 mm przy zwiększonej wysokości 15 mm dla lepszej stabilizacji.
• Materiał: Wytrzymała stal zabezpieczona przed korozją, zapewniająca długowieczność instalacji.
• Grubość 1,5 mm: Parametr ten przekłada się na wysoką nośność, co jest kluczowe przy montażu ciężkich rozłączników i styczników.
• Długość 515 mm: Precyzyjnie dopasowana do konkretnych wymiarów obudów systemowych ETI.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami dotyczącymi osprzętu modułowego. Szyna TH-S 2.2 spełnia wymagania wymiarowe standardu DIN EN 60715, co czyni ją w pełni uniwersalnym rozwiązaniem. Dzięki zachowaniu rygorystycznych tolerancji wymiarowych, szyna gwarantuje pewny zatrzask aparatury modułowej, eliminując ryzyko luzów, które mogłyby prowadzić do niestabilności połączeń elektrycznych.

Zastosowanie

Szyna montażowa ETI znajduje szerokie zastosowanie w prefabrykacji rozdzielnic niskiego napięcia. Jest dedykowana jako baza montażowa dla:

• Wyłączników nadprądowych (MCB) i różnicowoprądowych (RCCB).
• Rozłączników izolacyjnych oraz styczników modułowych.
• Złączek szynowych i bloków rozdzielczych.
• Urządzeń automatyki budynkowej i przemysłowej.

Może być również wykorzystywana jako element konstrukcyjny do mostkowania zasilania lub łączenia produktów między sobą w obrębie jednej sekcji rozdzielnicy.

Wskazówki Montażowe

Podczas instalacji szyny TH-S 2.2 należy zwrócić uwagę na następujące aspekty techniczne:

• Mocowanie: Zaleca się stosowanie śrub z łbem płaskim lub podkładek, aby zapewnić maksymalną powierzchnię styku i stabilność osadzenia szyny na wspornikach.
• Moment dokręcania: Należy zachować odpowiednią siłę docisku, aby nie odkształcić profilu stalowego.
• Obróbka: W przypadku konieczności skrócenia szyny, należy użyć profesjonalnej przecinarki do metalu, a krawędzie po cięciu zabezpieczyć preparatem antykorozyjnym (np. cynkiem w sprayu).
• Odstępy: Przy montażu aparatury generującej dużą ilość ciepła, warto zachować odstępy między urządzeniami, co ułatwia konwekcję powietrza wspomaganą przez profil 15 mm.

FAQ

1. Czy szyna 35/15 pasuje do standardowych wyłączników nadprądowych?
Tak, szerokość 35 mm jest standardem rynkowym (tzw. szyna DIN). Wysokość 15 mm wpływa jedynie na to, jak głęboko aparat będzie osadzony w rozdzielnicy, co jest korzystne przy głębszych obudowach.

2. Czy stalowa konstrukcja wymaga uziemienia?
Zgodnie z zasadami wiedzy technicznej, metalowe elementy konstrukcyjne rozdzielnicy, które mogą znaleźć się pod napięciem w wyniku awarii, powinny być objęte połączeniami wyrównawczymi.

3. Jaka jest różnica między szyną 7,5 mm a 15 mm?
Szyna 15 mm (taka jak ten model) jest znacznie sztywniejsza i pozwala na montaż cięższych aparatów bez ryzyka uginania się profilu.
