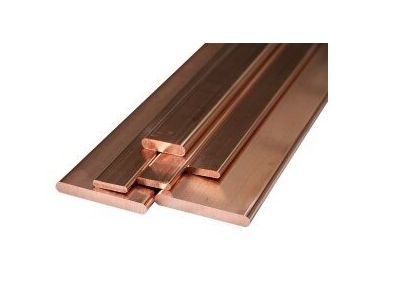

Szyna miedziana, płaskownik Cu M1E Z4 60X10 L-4000 (1szt=~21,32kg) | WEG-002401 Metall-Express

Opis i Kluczowe Cechy

Szyna miedziana wykonana w gatunku M1E (Cu-ETP) o wymiarach 60x10 mm i długości 4000 mm to fundament nowoczesnych systemów dystrybucji energii. Płaskownik ten charakteryzuje się wyjątkowo wysoką czystością miedzi, co przekłada się na doskonałą przewodność elektryczną i cieplną. Przekrój poprzeczny wynoszący 600 mm² pozwala na bezpieczne i efektywne przesyłanie prądów o wysokim natężeniu, stanowiąc niezawodną alternatywę dla wiązek kablowych o dużych przekrojach. Stan utwardzenia Z4 gwarantuje odpowiednią sztywność mechaniczną, ułatwiając montaż w pionowych i poziomych systemach szynowych.

• Wysoka obciążalność prądowa: Dzięki dużemu przekrojowi 60x10 mm, szyna minimalizuje straty energii i ogranicza nagrzewanie się układu.
• Materiał M1E: Miedź elektrolityczna o wysokiej czystości zapewnia optymalne parametry pracy w najbardziej wymagających warunkach.
• Trwałość mechaniczna: Płaskownik jest odporny na odkształcenia pod wpływem sił elektrodynamicznych występujących podczas zwarć.
• Łatwość obróbki: Materiał pozwala na precyzyjne wiercenie otworów montażowych oraz gięcie przy zachowaniu odpowiednich promieni.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami hutniczymi i elektrycznymi obowiązującymi w Unii Europejskiej. Gatunek miedzi M1E odpowiada standardom Cu-ETP według normy EN 13601, co potwierdza jego przydatność do zastosowań elektrotechnicznych. Szyna spełnia wymagania dotyczące tolerancji wymiarowych oraz czystości składu chemicznego, co jest kluczowe dla zapewnienia deklarowanej przewodności właściwej i bezpieczeństwa przeciwpożarowego w rozdzielnicach niskiego i średniego napięcia.

Zastosowanie

Płaskownik miedziany 60x10 mm znajduje szerokie zastosowanie w sektorze energetycznym i przemysłowym. Jest idealnym rozwiązaniem do budowy głównych torów prądowych w rozdzielnicach elektrycznych oraz szafach sterowniczych. Dzięki swojej konstrukcji, szyna ta jest wykorzystywana jako:

• Mosty szynowe: Połączenia między transformatorami a rozdzielnicami głównymi.
• Przyłącza aparatury: Bezpośrednie podłączenie wyłączników mocy, prądnic oraz generatorów.
• Systemy uziemiające: Jako główna szyna uziemiająca (GSU) w obiektach przemysłowych, zapewniająca niską impedancję pętli zwarcia.
• Alternatywa dla kabli: Zastępuje liczne kable zasilające, co pozwala na lepszą organizację przestrzeni wewnątrz szaf i łatwiejszą inspekcję termowizyjną.

Wskazówki Montażowe

Podczas instalacji szyny miedzianej Metall-Express należy zwrócić uwagę na kilka kluczowych aspektów technicznych. Przed montażem zaleca się oczyszczenie powierzchni styku z tlenków miedzi, co zminimalizuje rezystancję przejścia. W przypadku łączenia szyn z innymi elementami przewodzącymi, należy stosować odpowiednie podkładki sprężyste oraz zachować zalecany moment dokręcania śrub, aby zapewnić trwały docisk mechaniczny. Przy projektowaniu wsporników izolacyjnych należy uwzględnić masę szyny (ok. 5,33 kg na metr bieżący) oraz potencjalne siły dynamiczne. Należy również pamiętać o zachowaniu odpowiednich odstępów izolacyjnych w powietrzu i po powierzchni izolacji, zgodnie z napięciem znamionowym izolacji układu.

FAQ

• Czy szynę można docinać na wymiar? Tak, płaskownik miedziany można ciąć przy użyciu przecinarek taśmowych lub tarczowych z chłodzeniem, co pozwala na dopasowanie długości 4000 mm do konkretnej aplikacji.
• Jaka jest waga jednej sztuki? Jedna szyna o długości 4 metrów waży około 21,32 kg, co należy uwzględnić przy planowaniu transportu i konstrukcji wsporczej.
• Czy produkt nadaje się do pracy na zewnątrz? Miedź naturalnie pokrywa się patyną, która chroni ją przed korozją, jednak w środowiskach agresywnych chemicznie zaleca się stosowanie dodatkowych powłok ochronnych lub cynowania.
