Szyna miedziana, płaskownik Cu M1E Z4 20X10 L-4000 (1szt=~7,08kg) | WEG-002423 Metall-Express

Opis i Kluczowe Cechy

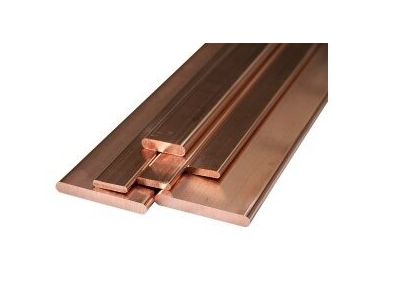

Szyna miedziana wykonana z wysokiej jakości miedzi elektrolitycznej w gatunku M1E Z4 to fundament nowoczesnych systemów dystrybucji energii. Płaskownik o wymiarach 20x10 mm charakteryzuje się wyjątkową czystością materiałową, co przekłada się na minimalną rezystancję i ograniczenie strat mocy podczas przesyłu prądu. Przekrój poprzeczny wynoszący 200 mm² pozwala na bezpieczne i stabilne przewodzenie wysokich prądów znamionowych, stanowiąc doskonałą alternatywę dla grubych i trudnych w układaniu kabli zasilających. Długość handlowa wynosząca 4000 mm (4 metry) umożliwia optymalne docięcie szyn do specyficznych wymogów szaf sterowniczych, minimalizując odpady materiałowe. Masa jednego odcinka wynosi około 7,08 kg, co potwierdza solidność i gęstość zastosowanego stopu miedzi.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami hutniczymi i elektrycznymi obowiązującymi dla miedzi elektrolitycznej. Gatunek M1E (Cu-ETP) gwarantuje zawartość miedzi na poziomie minimum 99,9%, co jest kluczowe dla zachowania powtarzalnych parametrów elektrycznych i mechanicznych. Szyna spełnia wymagania dotyczące przewodności elektrycznej właściwej, co jest niezbędne w certyfikowanych rozdzielnicach niskiego i średniego napięcia. Dzięki wysokiej odporności korozyjnej, płaskownik zachowuje swoje właściwości przez długie lata eksploatacji w wymagających warunkach przemysłowych.

Zastosowanie

Płaskownik miedziany Metall-Express znajduje szerokie zastosowanie w profesjonalnej elektroenergetyce. Jest idealnym rozwiązaniem do budowy głównych szyn zbiorczych w rozdzielniach elektrycznych oraz szafach sterowniczych. Dzięki swojej sztywności i wytrzymałości mechanicznej, doskonale sprawdza się jako element przyłączeniowy w wyłącznikach mocy, prądnicach oraz transformatorach. Może być również wykorzystywany jako główna szyna uziemiająca (GSU) lub wyrównawcza w budynkach przemysłowych, zapewniając niską impedancję pętli zwarcia. Zastosowanie szyn miedzianych zamiast licznych kabli pozwala na lepszą organizację przestrzeni wewnątrz obudów oraz ułatwia odprowadzanie ciepła z układu.

Wskazówki Montażowe

Podczas montażu szyny miedzianej 20x10 mm zaleca się stosowanie odpowiednich izolatorów wsporczych, dobranych do przewidywanych sił elektrodynamicznych występujących podczas ewentualnego zwarcia. Przed wykonaniem połączeń śrubowych, powierzchnie styku powinny zostać starannie oczyszczone z tlenków, a w celu zapewnienia długotrwałej ochrony przed utlenianiem, warto zastosować dedykowaną pastę stykową. Przy łączeniu szyn z innymi elementami przewodzącymi należy zachować odpowiedni moment dokręcania śrub, zgodny z dokumentacją techniczną aparatury, aby uniknąć przegrzewania się punktów styku. Szyna miedziana w stanie Z4 (twardym) pozwala na precyzyjne gięcie przy użyciu profesjonalnych giętarek do szyn, zachowując przy tym stabilność kształtu.

FAQ

• Czy szynę można stosować w instalacjach zewnętrznych? Tak, miedź posiada naturalną odporność na korozję, jednak w środowiskach agresywnych chemicznie zaleca się dodatkowe cynowanie lub stosowanie odpowiednich osłon.
• Jaka jest masa jednego metra bieżącego szyny? Przy wymiarach 20x10 mm, jeden metr bieżący waży około 1,77 kg, co przy długości 4 metrów daje łączną wagę około 7,08 kg.
• Czy płaskownik nadaje się do gwintowania? Tak, wysoka jakość miedzi M1E pozwala na wykonywanie otworów i gwintowanie pod śruby montażowe, co ułatwia bezpośrednie przyłączanie końcówek kablowych lub aparatury.
