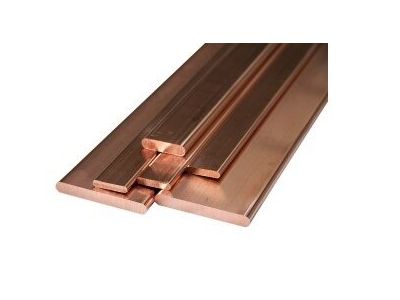

Szyna miedziana, płaskownik Cu M1E Z4 120X10 L-4000 (1szt=~42,64kg) | WEG-002412 Metall-Express

Opis i Kluczowe Cechy

Szyna miedziana wykonana z wysokogatunkowego płaskownika Cu M1E Z4 o wymiarach 120x10 mm i długości 4000 mm to fundament nowoczesnych systemów dystrybucji energii. Produkt marki Metall-Express charakteryzuje się wyjątkową czystością miedzi, co przekłada się na minimalną rezystancję i ograniczenie strat mocy podczas przesyłu prądu o wysokim natężeniu. Przekrój poprzeczny wynoszący 1200 mm² pozwala na bezpieczne prowadzenie znacznych obciążeń prądowych, stanowiąc wydajną alternatywę dla wiązek kablowych o dużych przekrojach.

• Materiał: Miedź elektrolityczna M1E (E-Cu) o wysokiej przewodności elektrycznej.
• Wymiary: Szerokość 120 mm oraz grubość 10 mm zapewniają sztywność mechaniczną i dużą powierzchnię oddawania ciepła.
• Długość: Odcinek 4000 mm umożliwia swobodną prefabrykację i dopasowanie do indywidualnych wymogów szaf sterowniczych.
• Waga: Masa około 42,64 kg świadczy o solidności i gęstości materiału, co jest kluczowe dla stabilności termicznej układu.

Zgodność z Normami

Płaskownik miedziany Cu M1E Z4 jest produkowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi miedzi i stopów miedzi do celów elektrycznych. Materiał ten spełnia wymagania w zakresie składu chemicznego oraz parametrów mechanicznych, co gwarantuje powtarzalność parametrów technicznych w każdej partii. Dzięki zastosowaniu miedzi w gatunku M1E, produkt jest odporny na korozję i zapewnia długowieczność instalacji w wymagających środowiskach przemysłowych.

Zastosowanie

Szyna miedziana 120x10 znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej. Jest niezastąpiona w miejscach, gdzie wymagana jest wysoka niezawodność połączeń prądowych:

• Rozdzielnice elektryczne: Jako główne szyny zbiorcze (mosty szynowe) do dystrybucji energii.
• Szafy sterownicze: Do budowy systemów zasilania i rozdziału mocy w zaawansowanych układach automatyki.
• Wyłączniki i prądnice: Jako wytrzymałe podłączenia zasilania, zdolne do przenoszenia prądów znamionowych i zwarciowych.
• Systemy uziemiające: Wykorzystywana jako główna szyna uziemiająca (GSU) w obiektach przemysłowych, zapewniając niską impedancję pętli zwarcia.

Wskazówki Montażowe

Podczas montażu szyn miedzianych należy zwrócić szczególną uwagę na jakość styku. Zaleca się stosowanie odpowiednich podkładek sprężystych oraz zachowanie właściwego momentu dokręcania śrub, aby zapobiec luzowaniu się połączeń pod wpływem drgań i cykli termicznych. Przed montażem powierzchnie stykowe powinny zostać oczyszczone z tlenków. W przypadku łączenia szyn miedzianych z elementami aluminiowymi, konieczne jest zastosowanie podkładek bimetalicznych (Al-Cu), aby uniknąć korozji elektrochemicznej. Szyna o długości 4000 mm wymaga stabilnego podparcia na izolatorach wsporczych dobranych do przewidywanych sił dynamicznych występujących podczas ewentualnego zwarcia.

FAQ

• Czy szynę można giąć na zimno? Tak, miedź w gatunku M1E Z4 pozwala na obróbkę mechaniczną, w tym gięcie, jednak należy zachować odpowiednie promienie gięcia, aby nie osłabić struktury materiału.
• Dlaczego warto wybrać szynę zamiast kabli? Szyny miedziane oferują lepsze odprowadzanie ciepła, większą przejrzystość instalacji w rozdzielni oraz łatwiejszą rozbudowę systemu o kolejne odpływy.
• Jaka jest przewodność tego płaskownika? Miedź M1E posiada przewodność elektryczną na poziomie minimum 57 MS/m, co czyni ją jednym z najlepszych przewodników stosowanych w technice profesjonalnej.
