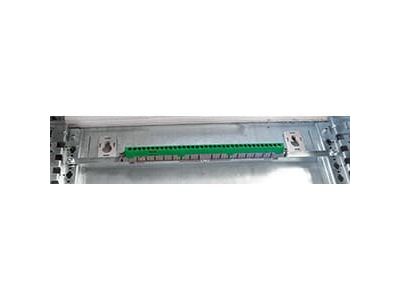

Szyna miedziana płaska 12x4 z elementem łączeniowym, dł. 455mm | 037302 Legrand

Opis i Kluczowe Cechy

Szyna miedziana płaska o wymiarach przekroju 12x4 mm i długości 455 mm, wyprodukowana przez renomowaną firmę LEGRAND (nr ref. 37302), stanowi fundament profesjonalnego systemu przyłączania przewodów ochronnych w zaawansowanych systemach rozdzielczych. Wykonanie z wysokogatunkowej miedzi gwarantuje doskonałą przewodność elektryczną oraz minimalną rezystancję styku, co jest kluczowe dla bezpieczeństwa instalacji i skuteczności ochrony przeciwporażeniowej. Produkt charakteryzuje się przemyślaną konfiguracją otworów montażowych, co pozwala na jednoczesne podłączenie szerokiego spektrum przekrojów przewodów.

• Wszechstronność przyłączy: Szyna posiada 36 otworów o średnicy 5,3 mm dedykowanych dla przewodów od 1,5 do 10 mm², 4 otwory o średnicy 6,5 mm dla przekrojów od 2,5 do 16 mm² oraz 2 otwory o średnicy 9 mm przeznaczone dla kabli o przekroju do 35 mm².
• Kompletny zestaw: Produkt dostarczany jest z fabrycznymi elementami łączeniowymi, w tym 40 zaciskami dla zakresu 1,5-4 mm², 4 zaciskami dla 6-16 mm² oraz 1 zaciskiem dla 35 mm².
• Solidna konstrukcja: Przekrój 12x4 mm zapewnia odpowiednią sztywność mechaniczną oraz wytrzymałość na prądy zwarciowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do rozdzielnic niskiego napięcia. Jako element systemu XL3, szyna spełnia wymagania normy IEC/EN 61439, co gwarantuje pełną kompatybilność z obudowami i systemami wsporczymi producenta. Wykorzystanie miedzi o wysokiej czystości zapewnia zgodność z parametrami przewodności wymaganymi w profesjonalnych instalacjach elektroenergetycznych, minimalizując ryzyko przegrzewania się punktów styku.

Zastosowanie

Szyna miedziana Legrand 37302 jest dedykowana przede wszystkim do budowy systemów uziemiających i ochronnych (PE) w rozdzielnicach serii XL3. Dzięki swojej uniwersalnej konstrukcji znajduje zastosowanie w:

• Rozdzielnicach głównych i oddziałowych: Gdzie wymagane jest uporządkowane i pewne przyłączenie wielu przewodów ochronnych o różnych przekrojach.
• Przemysłowych systemach automatyki: Jako punkt zbiorczy uziemień dla ekranów kabli i obwodów sterowniczych.
• Modernizacjach istniejących układów: Dzięki możliwości montażu na standardowej szynie TH35 (przy użyciu opcjonalnej obejmy 0200 94).

Wskazówki Montażowe

Instalacja szyny powinna odbywać się zgodnie z dokumentacją techniczną systemu XL3. Szynę można montować bezpośrednio na dedykowanych profilach konstrukcyjnych rozdzielnicy, co zapewnia optymalne wykorzystanie przestrzeni. W przypadku montażu w innych systemach, dopuszczalne jest użycie wspornika TH35 (szyna DIN), jednak wymaga to zastosowania specjalistycznej obejmy kablowej o numerze referencyjnym 0200 94. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiednie odizolowanie końcówek oraz zastosowanie właściwego momentu dokręcania dla poszczególnych zacisków, aby zapewnić trwały i bezawaryjny styk elektryczny przez cały okres eksploatacji.

FAQ

• Czy szyna zawiera wszystkie niezbędne zaciski w zestawie? Tak, produkt jest dostarczany z kompletem elementów łączeniowych dla różnych przekrojów, co pozwala na natychmiastowy montaż bez konieczności dokupowania osobnych zacisków śrubowych.
• Czy mogę zamontować tę szynę w rozdzielnicy innej niż XL3? Tak, montaż jest możliwy na standardowej szynie TH35, pod warunkiem zastosowania dedykowanej obejmy Legrand o numerze 0200 94.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Szyna umożliwia podłączenie przewodu o przekroju znamionowym do 35 mm² w dedykowanych otworach o średnicy 9 mm.
