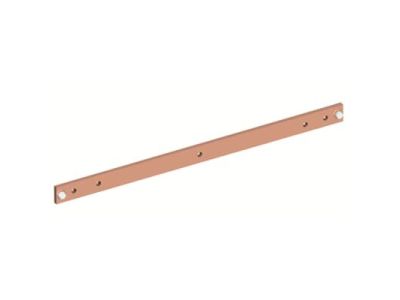

Szyna miedziana Cu 40x10mm, L=684mm, ZX2033 | 2CPX042227R9999 ABB

Alternatywny kod produktu: 2CPX042227R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 40x10mm o długości 684 mm (symbol ZX2033) to wysokiej jakości element dystrybucji prądu w rozdzielnicach, tablicach sterowniczych oraz szynach zbiorczych. Wykonana z miedzi elektrolitycznej o czystości ≥99,5% zapewnia niską rezystancję i wysoką przewodność cieplną, co minimalizuje straty energii i straty mocy podczas przesyłu prądu.

• Wymiary 40x10mm: Zapewniają odpowiednią wytrzymałość mechaniczną przy utrzymaniu optymalnego przekroju poprzecznego dla obciążeń prądowych typowych w instalacjach elektrycznych.
• Długość 684mm: Umożliwia precyzyjne dostosowanie do standardowych rozmiarów rozdzielnic i tablic, redukując potrzebę cięcia materiału.
• Czystość miedzi ≥99,5%: Gwarantuje wysoką przewodność elektryczną i cieplną, co przekłada się na efektywność energetyczną i długowieczność instalacji.
• Wytrzymała konstrukcja: Odporność na odkształcenia mechaniczne i obciążenia zwarciowe – kluczowe w aplikacjach przemysłowych i energetycznych.
• Uniwersalne zastosowanie: Kompatybilna z większością standardowych systemów szyn zbiorczych i rozdzielnic.

Zgodność z Normami

Szyna miedziana Cu 40x10mm spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych. Produkt posiada deklarację zgodności CE i jest wytwarzany zgodnie z normami jakościowymi dla miedzi elektrolitycznej wg EN 13601.

Zastosowanie

Szyna miedziana jest kluczowym elementem w systemach dystrybucji energii elektrycznej, zapewniającym niezawodne połączenia w instalacjach niskiego i średniego napięcia.

• Budowa rozdzielnic elektrycznych – jako szyny zbiorcze i szyny fazowe.
• Tablice sterownicze i szafy automatyki – dystrybucja zasilania do poszczególnych obwodów.
• Instalacje przemysłowe – połączenia w maszynach i urządzeniach wymagających wysokiej obciążalności prądowej.
• Systemy fotowoltaiczne – magistrale prądowe w instalacjach PV.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Prace należy wykonywać po całkowitym odłączeniu napięcia w instalacji. Szynę należy mocować za pomocą odpowiednich uchwytów zaciskowych, zapewniając równomierne rozłożenie sił mechanicznych. Należy unikać zginania szyny – w razie potrzeby stosować odpowiednie narzędzia do gięcia. Połączenia elektryczne należy wykonywać z użyciem odpowiednich złączek lub śrub zabezpieczonych przed samoczynnym luzowaniem. Moment dokręcania połączeń należy dobierać zgodnie z zaleceniami producenta złączek.

FAQ

• Jaka jest maksymalna obciążalność prądowa szyny? Dokładna wartość obciążalności nie została podana w danych produktu. Zależy ona od warunków montażu, temperatury otoczenia oraz sposobu chłodzenia. W praktyce przyjmuje się, że szyna Cu 40x10mm może być obciążana prądem do kilkuset amperów (szczegółowe dane należy pozyskać z dokumentacji technicznej producenta złączek lub normy PN-IEC 60890).
• Czy szyna może być stosowana w instalacjach zewnętrznych? Szyna miedziana nie jest odporna na korozję w warunkach zewnętrznych. Do zastosowań na zewnątrz zalecane jest stosowanie szyn powlekanych lub ze stopów miedzi odpornych na warunki atmosferyczne.
• Jakie złączki są kompatybilne z tą szyną? Standardowe złączki śrubowe do szyn miedzianych o szerokości 40mm i grubości 10mm. Zaleca się stosowanie złączek zabezpieczonych przed korozją (np. ocynkowanych lub ze stali nierdzewnej) w celu zapewnienia długotrwałej niezawodności połączeń.
