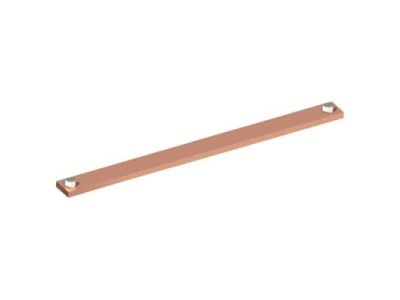

Szyna miedziana Cu 40x10mm, L=496mm, CombiLine, ZX1032 | 2CPX041901R9999 ABB

Alternatywny kod produktu: 2CPX041901R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 40x10mm (szerokość 40mm, grubość 10mm) o długości 496mm, wykonana w systemie CombiLine, to kluczowy element modułowych tablic rozdzielczych. Max. prąd znamionowy 850A gwarantuje stabilne i bezpieczne doprowadzenie energii w instalacjach przemysłowych oraz energetycznych. Wysoka przewodność miedzi minimalizuje straty mocy, a solidna konstrukcja zapewnia długotrwałą wytrzymałość mechaniczną.

• Materiał miedziany Cu: Wysoka przewodność elektryczna i cieplna – redukuje straty mocy i zapewnia efektywną dystrybucję prądu.
• Wymiary 40x10mm, L=496mm: Standardowe wymiary kompatybilne z modułowymi tablicami rozdzielczymi, ułatwiające montaż i integrację z osprzętem.
• Max. prąd znamionowy 850A: Przeznaczona do zasilania obwodów o wysokim obciążeniu, np. w rozdzielnicach przemysłowych lub węzłach energetycznych.
• System CombiLine: Kompatybilna z szeroką gamą osprzętu modułowego, umożliwiająca elastyczne budowanie konfiguracji.
• Odporność na korozję: Miedź naturalnie chroniona przed utlenianiem, co wydłuża żywotność szyny w trudnych warunkach środowiskowych.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dla szyn zbiorczych w zakresie przewodności, obciążalności prądowej i odporności mechanicznej. Posiada deklarację zgodności CE oraz jest zgodna z normami DIN VDE 0660 i IEC 61439.

Zastosowanie

Szyna miedziana Cu 40x10mm znajduje zastosowanie w instalacjach wymagających wysokiej niezawodności i efektywności energetycznej.

• Modułowe tablice rozdzielcze w budynkach przemysłowych i komercyjnych – centralne doprowadzenie energii do poszczególnych obwodów.
• Rozdzielnice energetyczne niskiego i średniego napięcia – dystrybucja prądu do linii zasilających.
• Systemy zasilania awaryjnego (np. UPS) – stabilne połączenia o wysokim obciążeniu.
• Maszyny i urządzenia przemysłowe – doprowadzenie energii do silników i napędów.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia. Szynę mocować przy użyciu dedykowanych uchwytów i śrub M6–M8, zachowując odpowiedni moment dokręcenia (zgodnie z dokumentacją producenta osprzętu). Zachować minimalne odstępy między szynami (jeśli montowane są równolegle) oraz odległość od ścianek obudowy, aby zapewnić odpowiednie chłodzenie. W przypadku cięcia szyny użyć piły do metalu i zatępić krawędzie, aby uniknąć uszkodzenia izolacji kabli.

FAQ

• Czy szyna wymaga dodatkowej izolacji? Nie – szyna miedziana Cu jest przeznaczona do stosowania w obudowach rozdzielnic, gdzie izolacja jest zapewniana przez konstrukcję tablicy. W miejscach narażonych na kontakt z innymi częściami przewodzącymi zaleca się stosowanie osłon izolacyjnych.
• Jaki jest maksymalny prąd ciągły szyny? Maksymalny prąd znamionowy wynosi 850A przy standardowych warunkach montażu i chłodzenia. W przypadku wyższych obciążeń należy zastosować szyny o większym przekroju lub system chłodzenia wymuszony.
• Czy szyna nadaje się do zewnętrznych instalacji? Szyna wykonana jest z miedzi, która jest odporna na korozję, jednak do instalacji zewnętrznych zaleca się dodatkowe zabezpieczenie przed wpływem czynników atmosferycznych (np. obudowa IP54).
