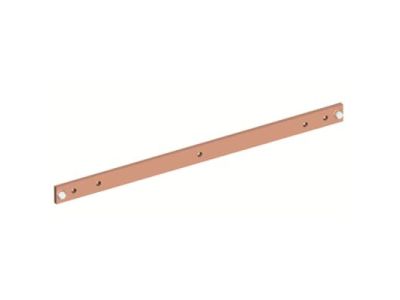

Szyna miedziana Cu 40x10mm, L=184mm, ZX2031 | 2CPX042225R9999 ABB

Alternatywny kod produktu: 2CPX042225R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 40x10mm (symbol 2CPX042225R9999, długość 184mm) to trwały element szyn prądowych dedykowany do montażu w rozdzielnicach elektrycznych i szafach sterowniczych. Wykonana z miedzi elektrolitycznej E-Cu o czystości 99,9% charakteryzuje się wysoką przewodnością elektryczną i odpornością na korozję, co gwarantuje długotrwałą niezawodność połączeń.

• Materiał E-Cu 99,9%: Wysoka przewodność elektryczna minimalizuje straty mocy i zapewnia stabilne parametry przewodzenia prądu.
• Wymiary 40x10mm: Standardowy przekrój szyny gwarantujący kompatybilność z większością aparatury modułowej i systemów szynowych w rozdzielnicach.
• Długość 184mm: Wystarczająca do połączeń międzymodułowych, montażu w standardowych osiach rozdzielnicy lub cięcia na wymiar.
• Powierzchnia gładka i bez zadziorów: Ułatwia montaż i zapewnia pewny kontakt elektryczny z zaciskami szynowymi.
• Odporność na korozję: Miedź zachowuje swoje właściwości nawet w wilgotnych środowiskach, co wydłuża żywotność instalacji.

Zgodność z Normami

Szyna Cu 40x10mm spełnia wymagania normy PN-EN 13600 dotyczącej miedzianych prętów i kształtowników do zastosowań elektrycznych. Produkt posiada deklarację zgodności CE potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Szyna miedziana Cu 40x10mm znajduje szerokie zastosowanie w instalacjach elektrycznych niskiego i średniego napięcia, głównie w rozdzielnicach, szafach sterowniczych i tablicach rozdzielczych.

• Montaż szyn PE/N w rozdzielnicach budynkowych zgodnie z normą PN-HD 60364.
• Wykonywanie magistrali prądowych dla aparatury modułowej (np. wyłączników, styczników, przekaźników).
• Budowa zasilania rezerwowego i systemów IT w serwerowniach i centrach danych.
• Stosowanie jako element wyrównawczy potencjałów w instalacjach ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż szyny powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP przy całkowitym odłączeniu napięcia w obwodzie. Szynę należy mocować za pomocą dedykowanych uchwytów szynowych, zapewniających odpowiedni docisk i przewodność. Przed montażem należy oczyścić powierzchnie styku ze smarów i tlenków, aby zapewnić optymalny kontakt elektryczny. W przypadku cięcia szyny na wymiar należy używać narzędzi do metalu z odpowiednim smarowaniem, aby uniknąć uszkodzenia krawędzi. Moment dokręcania śrub powinien być dobrany zgodnie z zaleceniami producenta aparatury.

FAQ

• Jaka jest maksymalna obciążalność prądowa szyny Cu 40x10mm? Dokładna wartość nie została podana w danych produktu. Zaleca się dobór przekroju szyny na podstawie normy PN-HD 60364-5-52 lub dokumentacji technicznej aparatury.
• Czy szynę można malować? Tak, ale tylko specjalistycznymi farbami przewodzącymi prąd, aby nie pogarszać przewodności elektrycznej połączeń.
• Czy szyna jest dostępna w innych długościach? W dostępnych danych określono długość 184mm. Dla innych wymiarów należy sprawdzić ofertę producenta lub skontaktować się z działem technicznym.
