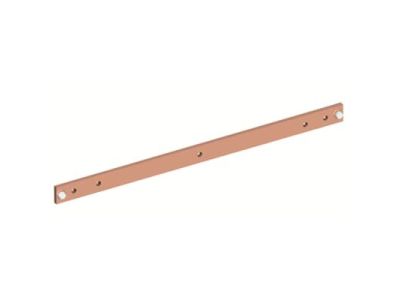

Szyna miedziana Cu 40x10mm, L=1434mm, CombiLine, ZX2036 | 2CPX042797R9999 ABB

Alternatywny kod produktu: 2CPX042797R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 40x10mm o długości 1434 mm (symbol 2CPX042797R9999) to element modułowej tablicy rozdzielczej CombiLine, zaprojektowany do przenoszenia wysokich prądów do 850 A. Wykonana z miedzi elektrolitycznej charakteryzuje się wysoką przewodnością elektryczną i odpornością na korozję, co gwarantuje długotrwałą i bezawaryjną pracę w instalacjach elektrycznych.

• Prąd znamionowy 850 A: Pozwala na bezpieczne rozprowadzenie mocy w rozdzielnicach niskiego napięcia, obsługując duże obciążenia bez nadmiernego nagrzewania.
• Wymiary 40x10 mm: Standardowy profil zapewniający optymalną wytrzymałość mechaniczną i skuteczne odprowadzanie ciepła.
• Długość 1434 mm: Umożliwia precyzyjne dopasowanie do dostępnej przestrzeni w szafie rozdzielczej bez konieczności cięcia i łączenia.
• Miedź elektrolityczna: Wysoka czystość materiału gwarantuje minimalne straty energii i długowieczność szyny w warunkach ciągłej eksploatacji.
• Zastosowanie w systemie CombiLine: Kompatybilna z modułowymi tablicami rozdzielczymi, ułatwiająca projektowanie i montaż instalacji.

Zgodność z Normami

Szyna miedziana spełnia wymagania norm europejskich dla szyn zbiorczych w instalacjach niskiego napięcia, w tym normy EN 60439-1 i EN 61439-1. Produkt posiada deklarację zgodności CE, potwierdzającą jego bezpieczeństwo i jakość.

Zastosowanie

Szyna miedziana Cu 40x10mm znajduje zastosowanie w instalacjach elektrycznych wymagających efektywnego rozprowadzenia prądu o wysokim natężeniu, szczególnie w środowiskach przemysłowych i komercyjnych.

• Wysokoprądowe szyny zbiorcze w rozdzielnicach niskiego napięcia.
• Modułowe tablice rozdzielcze CombiLine – jako główny element dystrybucji energii.
• Instalacje fotowoltaiczne i stacje ładowania pojazdów elektrycznych.
• Przemysłowe szafy sterownicze i maszyny wymagające niezawodnego zasilania.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia. Szynę mocować z użyciem dedykowanych uchwytów montażowych, zachowując odpowiednie odstępy między szynami (zgodnie z dokumentacją systemu CombiLine). Moment dokręcania śrub należy dostosować do wymagań producenta tablicy rozdzielczej. Po montażu przeprowadzić oględziny i pomiary rezystancji styku.

FAQ

• Jaki jest maksymalny prąd znamionowy szyny? Szyna Cu 40x10mm przenosi prąd znamionowy do 850 A, co umożliwia jej stosowanie w wysokoprądowych układach dystrybucji energii.
• Czy szyna wymaga specjalnego przygotowania przed montażem? Szyna dostarczana jest w stanie gotowym do montażu – nie wymaga dodatkowej obróbki. Zaleca się jedynie oczyszczenie powierzchni stykowych przed podłączeniem przewodów.
• Czy szyna jest kompatybilna z innymi systemami niż CombiLine? Tak, dzięki standardowym wymiarom 40x10 mm może być stosowana w większości modułowych tablic rozdzielczych, jednak zaleca się weryfikację kompatybilności z konkretnym systemem.
