Szyna miedziana Cu 40x10mm 1F, CombiLine, ZX1110 | 2CPX041972R9999 ABB

Alternatywny kod produktu: 2CPX041972R9999

Opis i Kluczowe Cechy

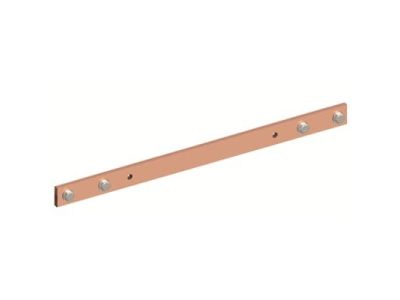

Szyna miedziana Cu 40x10mm w wersji 1-fazowej (symbol 2CPX041972R9999) z serii CombiLine przeznaczona do montażu w modułowych tablicach rozdzielczych. Wykonana z miedzi o wysokiej przewodności elektrycznej, gwarantuje minimalne straty mocy w instalacjach o prądzie znamionowym do 850A. Szerokość 40mm i grubość 10mm zapewniają stabilność mechaniczną oraz efektywne odprowadzanie ciepła.

• Materiał miedziany Cu E-Cu 57: Wysoka przewodność elektryczna (ok. 58 MS/m) i odporność na korozję gwarantują długotrwałą niezawodność połączeń w instalacjach niskonapięciowych.
• Wymiary 40x10mm: Optymalna geometria dla montażu w standardowych szynach dystrybucyjnych – kompatybilna z osprzętem modułowym.
• Prąd znamionowy 850A: Przeznaczona do zasilania rozdzielnic o średnim i dużym obciążeniu, w tym obwodów głównych i podrozdzielczych.
• Serii CombiLine: Zapewnia spójność systemową z osprzętem modułowym, ułatwiając projektowanie i rozbudowę instalacji.
• Zastosowanie w tablicach niezmontowanych: Możliwość indywidualnego doboru ilości modułów i szyn w zależności od wymagań instalacji.

Zgodność z Normami

Szyna spełnia wymogi normy PN-EN 60439-1 dla rozdzielnic niskonapięciowych oraz wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi standardami w zakresie materiałów i konstrukcji.

Zastosowanie

Szyna miedziana Cu 40x10mm 1F znajduje zastosowanie w budowie modułowych tablic rozdzielczych, gdzie wymagana jest efektywna dystrybucja energii elektrycznej o wysokim prądzie znamionowym.

• Instalacje przemysłowe – zasilanie głównych i podrozdzielczych obwodów w halach produkcyjnych i zakładach.
• Budynki użyteczności publicznej – rozdzielnice główne i podrozdzielcze w szkołach, szpitalach, biurowcach.
• Obiekty infrastruktury krytycznej – stacje energetyczne, centra danych, systemy awaryjnego zasilania.
• Projekty wymagające elastycznego doboru szyn i osprzętu modułowego – szybka adaptacja do zmieniających się wymagań instalacyjnych.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w warunkach całkowitego odłączenia napięcia. Szyna mocowana jest w szynach nośnych tablicy za pomocą standardowych uchwytów montażowych (np. z serii CombiLine). Podczas mocowania należy zachować odpowiednie momenty dokręcania (ok. 2,5 Nm) oraz zachować odstępy izolacyjne zgodnie z dokumentacją techniczną. Przed uruchomieniem instalacji należy przeprowadzić pomiary rezystancji izolacji i zwarć.

FAQ

• Czy szyna może być stosowana w rozdzielnicach zewnętrznych? Tak, pod warunkiem zapewnienia odpowiedniej obudowy IP (np. IP4X lub wyższej) zgodnie z normą PN-EN 60439-1. Materiał miedziany jest odporny na korozję, jednak wymagane jest zabezpieczenie przed działaniem czynników atmosferycznych.
• Jaki jest maksymalny prąd zwarciowy dla tej szyny? Maksymalny prąd zwarciowy nie został określony w dostępnych danych. Wartość ta zależy od konkretnego wykonania rozdzielnicy i powinna być dobrana zgodnie z projektem instalacji.
• Czy szyna wymaga dodatkowego zabezpieczenia antyoksydacyjnego? W standardowym wykonaniu nie jest wymagane. Miedź E-Cu 57 charakteryzuje się naturalną odpornością na utlenianie, jednak w środowiskach o wysokiej wilgotności lub agresywnych chemicznie zaleca się stosowanie past kontaktowych lub powłok ochronnych.
