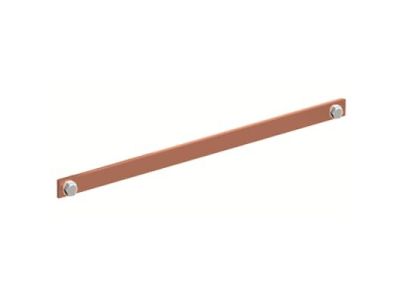

Szyna miedziana Cu 30x5mm szerokość 6PW 1500mm V2, A2, do samodzielnego montażu, CombiLine, ZX2347 | 2CPX042737R9999 ABB

Alternatywny kod produktu: 2CPX042737R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 30x5mm o szerokości 6PW i długości 1500mm (symbol 2CPX042737R9999) to element modułowej tablicy rozdzielczej przeznaczony do samodzielnego montażu w systemie CombiLine. Wykonana z miedzi elektrotechnicznej klasy A2 o wysokiej przewodności elektrycznej, umożliwia dystrybucję prądu znamionowego do 440A. Płaski kształt i precyzyjne wymiary ułatwiają montaż w szynach nośnych, minimalizując straty mocy i ryzyko przegrzania.

• Materiał miedź klasy A2: Wysoka przewodność elektryczna (min. 57 MS/m) i odporność na korozję – gwarantuje długotrwałą stabilność połączeń i niskie straty energetyczne.
• Wymiary 30x5mm: Zoptymalizowana geometria dla wysokich prądów roboczych, kompatybilna z systemami szynowymi modułowych tablic rozdzielczych.
• Długość 1500mm: Umożliwia precyzyjne cięcie na wymiar i elastyczne dopasowanie do potrzeb instalacji bez konieczności łączenia odcinków.
• Szerokość 6PW (1404mm): Standardowa szerokość panelu modułowego – pasuje do większości obudów systemowych CombiLine i ZX2347.
• Prąd znamionowy 440A: Zapewnia bezpieczną dystrybucję energii w instalacjach przemysłowych, budynkowych i infrastrukturalnych.

Zgodność z Normami

Szyna Cu 30x5mm spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych (m.in. PN-EN 60439-1, PN-EN 61439-1). Posiada deklarację zgodności CE oraz atesty zgodne z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Szyna miedziana Cu 30x5mm 6PW 1500mm znajduje zastosowanie jako główna magistrala zasilająca lub szyna PE/N w modułowych tablicach rozdzielczych systemu CombiLine i ZX2347.

• Dystrybucja prądu w tablicach rozdzielczych budynków mieszkalnych, biurowców i zakładów przemysłowych.
• Główna szyna zasilająca w rozdzielnicach głównego napięcia (RGN) i rozdzielnicach podrozdzielczych.
• Szyna ochronna (PE) w układach TN-S, TN-C-S lub TT – zapewnia niską impedancję uziemienia.
• Modułowe instalacje przemysłowe wymagające elastycznego rozdziału mocy na szynie nośnej.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w odłączonym układzie zasilania. Szynę należy przytwierdzić do szyn nośnych za pomocą dedykowanych elementów mocujących (np. uchwytów klinowych lub wkrętów), zachowując równomierny docisk na całej długości. Przed montażem upewnić się, że powierzchnia montażowa jest równa i wolna od zanieczyszczeń. Do cięcia szyny używać piły do metalu z ząbkami drobnoziarnistymi – krawędzie po cięciu zabezpieczyć śrutowaniem lub pilnikiem. Połączenia z innymi elementami (np. rozłącznikami bezpiecznikowymi) wykonywać za pomocą śrub M8/M10 z odpowiednim momentem dokręcenia (zalecane 20-25 Nm).

FAQ

• Czy szyna jest kompatybilna z innymi systemami szynowymi niż CombiLine? Tak – wymiary 30x5mm i szerokość 6PW są standardowe dla wielu modułowych systemów szynowych, jednak zaleca się weryfikację z dokumentacją konkretnej tablicy rozdzielczej.
• Jakie jest maksymalne obciążenie prądowe szyny? Maksymalny prąd znamionowy wynosi 440A przy zachowaniu odpowiednich warunków chłodzenia i montażu zgodnie z normami.
• Czy szyna wymaga dodatkowej izolacji podczas montażu? Nie – miedź klasy A2 jest materiałem samogasnącym, jednak podczas montażu należy zachować odpowiednie odstępy izolacyjne między sąsiednimi elementami zgodnie z PN-EN 61439-1.
