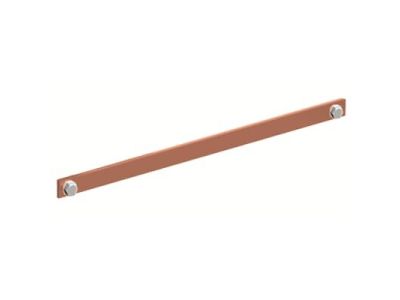

Szyna miedziana Cu 30x5mm szerokość 4PW 1000mm V1, A2, do samodzielnego montażu, CombiLine, ZX2339 | 2CPX042729R9999 ABB

Alternatywny kod produktu: 2CPX042729R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 30x5mm (symbol 2CPX042729R9999) o długości 1000mm i szerokości 4PW (4 modułów) to element dystrybucyjny CombiLine, przeznaczony do samodzielnego montażu w modułowych tablicach rozdzielczych. Wykonana z miedzi klasy A2 gwarantuje niską rezystancję, co minimalizuje straty mocy i nagrzewanie się połączeń. Szerokość 4PW umożliwia montaż w standardowych profilach montażowych.

• Materiał miedź klasy A2: Wysoka przewodność elektryczna i odporność na korozję – zapewnia długotrwałą niezawodność połączeń w instalacjach elektrycznych.
• Wymiary 30x5mm: Optymalny przekrój dla obwodów o prądzie do 440A, z zachowaniem kompatybilności z osprzętem modułowym.
• Długość 1000mm: Wystarczająca do pokrycia standardowych szyn głównych w rozdzielnicach o szerokości 4 modułów.
• Modułowa konstrukcja 4PW: Umożliwia szybki i precyzyjny montaż w systemie CombiLine – idealne rozwiązanie do indywidualnego projektowania rozdzielnic.
• Możliwość samodzielnego montażu: Prosty system mocowania bez konieczności użycia specjalistycznych narzędzi – oszczędność czasu podczas instalacji.

Zgodność z Normami

Szyna miedziana spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych (EN 60439, EN 61439). Posiada oznaczenie CE i klasę palności V0 według UL 94, co potwierdza bezpieczeństwo przeciwpożarowe w normalnych warunkach użytkowania.

Zastosowanie

Szyna miedziana Cu 30x5mm znajduje zastosowanie jako główna szyna dystrybucyjna w modułowych tablicach rozdzielczych, służąc do rozprowadzania energii między poszczególnymi obwodami.

• Główna szyna zbiorcza w rozdzielnicach modułowych CombiLine – centralny punkt rozdziału zasilania.
• Szyna fazowa w układach trójfazowych – równomierne obciążenie poszczególnych faz.
• Dystrybucja energii w małych i średnich instalacjach przemysłowych oraz budynkach użyteczności publicznej.
• Montaż w szafach sterowniczych i rozdzielnicach podłogowych jako szyna PE/N.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Szynę mocować do profilu montażowego za pomocą dedykowanych elementów zaciskowych (np. uchwytów izolacyjnych). Zachować odpowiednie odstępy między szynami zgodnie z wymaganiami normy PN-EN 61439-1. Podczas dokręcania śrub stosować zalecany moment dokręcania (sprawdzić w dokumentacji producenta osprzętu). Po montażu przeprowadzić pomiar rezystancji izolacji i dokręcenia połączeń.

FAQ

• Jaki jest maksymalny prąd znamionowy szyny? Maksymalny prąd znamionowy wynosi 440A przy zachowaniu odpowiednich odstępów izolacyjnych i warunków chłodzenia.
• Czy szyna jest kompatybilna z osprzętem modułowym innych producentów? Tak – szyna o szerokości 4PW została zaprojektowana zgodnie ze standardami modułowości EN 60715 i współpracuje z większością osprzętu modułowego dostępnego na rynku.
• Jakie narzędzia są potrzebne do montażu? Do montażu wystarczą podstawowe narzędzia: wkrętarka, klucz dynamometryczny (do kontroli momentu dokręcania) oraz przyrząd pomiarowy do sprawdzania odstępów izolacyjnych.
