Szyna miedziana Cu 30x5mm, L=997mm, do samodzielnego montażu, CombiLine, ZX2121 | 2CPX042601R9999 ABB

Alternatywny kod produktu: 2CPX042601R9999

Opis i Kluczowe Cechy

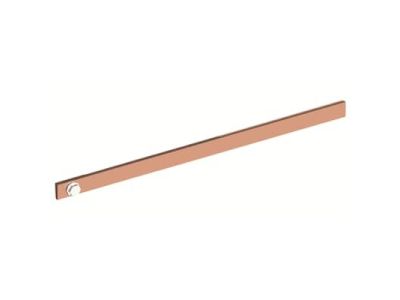

Szyna miedziana Cu 30x5mm o długości 997mm (symbol 2CPX042601R9999) przeznaczona jest do samodzielnego montażu w modułowych tablicach rozdzielczych CombiLine. Wykonana z miedzi o wysokiej przewodności elektrycznej, zapewnia efektywne rozprowadzanie prądu w instalacjach o maksymalnym prądzie znamionowym 440A. Uniwersalny wymiar 30x5mm pozwala na kompatybilność z szeroką gamą osprzętu montażowego.

• Przekrój 30x5mm: Optymalny stosunek wytrzymałości mechanicznej do niskiej rezystancji, co minimalizuje straty energii i nagrzewanie się szyny podczas pracy.
• Długość 997mm: Umożliwia precyzyjne przycięcie do wymaganej długości w zależności od konfiguracji tablicy rozdzielczej.
• Materiał miedź Cu-ETP: Wysoka przewodność elektryczna (min. 58 MS/m) i odporność na korozję gwarantują długotrwałą, bezawaryjną pracę.
• Do samodzielnego montażu: Swobodne kształtowanie i przycinanie zgodnie z indywidualnymi potrzebami instalacji.
• Modułowa konstrukcja CombiLine: Kompatybilność z systemami rozdzielnic o szerokości panelu 4 modułów (1022mm), zapewniająca elastyczność projektową.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych, w tym PN-EN 60439-1 dla rozdzielnic niskiego napięcia. Posiada deklarację zgodności CE.

Zastosowanie

Szyna miedziana Cu 30x5mm znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest efektywne rozprowadzanie prądu o dużym obciążeniu.

• Modułowe tablice rozdzielcze CombiLine: Do budowy rozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Instalacje o wysokim prądzie znamionowym: Zasilanie głównych obwodów w szafach sterowniczych i rozdzielniach.
• Montaż własny: Możliwość indywidualnego dostosowania długości i kształtu szyny do specyficznych wymagań projektowych.
• Rozbudowa istniejących instalacji: Uzupełnienie lub modernizacja szyn zbiorczych w istniejących tablicach rozdzielczych.

Wskazówki Montażowe

Montaż szyny powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP zgodnie z aktualnymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Szynę należy przyciąć do wymaganej długości przy użyciu odpowiednich narzędzi, usuwając zadziory i wygładzając krawędzie. Mocowanie do szyny zbiorczej lub konstrukcji tablicy powinno odbywać się z użyciem dedykowanych elementów montażowych zgodnie z dokumentacją systemu CombiLine. W trakcie prac należy zachować szczególną ostrożność ze względu na ostre krawędzie szyny.

FAQ

• Jakie jest maksymalne obciążenie prądowe szyny? Maksymalny prąd znamionowy wynosi 440A – wartość potwierdzona dla standardowych warunków pracy w temperaturze otoczenia do 35°C.
• Czy szyna wymaga dodatkowej izolacji? Nie – miedziany materiał szyny zapewnia naturalną przewodność, jednak podczas montażu należy zwrócić uwagę na odpowiednie odległości separacyjne od innych elementów konstrukcyjnych.
• Czy można spawać szynę miedzianą? Tak, szyna jest wykonana z miedzi elektrotechnicznej o wysokiej czystości, co umożliwia spawanie metodami TIG lub MIG – jednak spawanie powinno odbywać się poza miejscem instalacji ze względu na konieczność zachowania dokładnych wymiarów.
