Szyna miedziana Cu 30x5mm, L=747mm, CombiLine, ZX2120 | 2CPX042600R9999 ABB

Alternatywny kod produktu: 2CPX042600R9999

Opis i Kluczowe Cechy

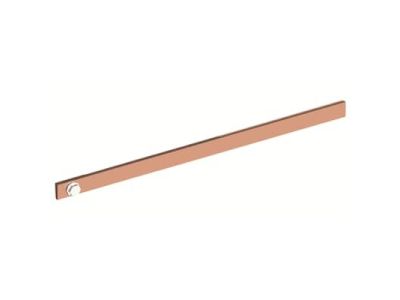

Szyna miedziana Cu 30x5mm o długości 747mm (symbol 2CPX042600R9999) przeznaczona do modułowych tablic rozdzielczych CombiLine. Charakteryzuje się wysoką przewodnością elektryczną i odpornością na korozję, co zapewnia niezawodne połączenie obwodów w instalacjach o maksymalnym prądzie znamionowym 440A. Wykonana z miedzi elektrolitycznej, co gwarantuje długą żywotność i minimalne straty energetyczne.

• Przekrój 30x5mm: Umożliwia przesyłanie wysokich prądów (do 440A) przy minimalnych stratach napięcia w instalacjach rozdzielczych.
• Długość 747mm: Wpasowuje się w standardowe moduły tablic rozdzielczych, ułatwiając montaż i organizację przestrzeni w szafie.
• Materiał miedź elektrolityczna: Wysoka przewodność i odporność na utlenianie zapewniają stabilne parametry elektryczne przez cały okres eksploatacji.
• Max prąd znamionowy 440A: Odpowiedni do zasilania głównych obwodów w rozdzielnicach budynkowych i przemysłowych.
• Zgodność z systemem CombiLine: Kompatybilna z modułowymi tablicami rozdzielczymi z serii ZX2120, zapewniając łatwy montaż i wymianę.

Zgodność z Normami

Szyna miedziana spełnia wymagania norm europejskich dotyczących materiałów stosowanych w instalacjach elektrycznych. Posiada oznaczenie CE i została zaprojektowana zgodnie z dyrektywami unijnymi w zakresie bezpieczeństwa oraz kompatybilności elektromagnetycznej.

Zastosowanie

Szyna miedziana Cu 30x5mm znajduje zastosowanie w modularnych tablicach rozdzielczych jako główny element dystrybucji prądu.

• Główne szyny zbiorcze w rozdzielnicach budynkowych i przemysłowych.
• Zasilanie obwodów głównych w szafach sterowniczych i układach automatyki.
• Montaż w tablicach CombiLine ZX2120 – systemach modułowych o szerokości panelu 3 modułów (772mm).
• Instalacje wymagające wysokiej obciążalności prądowej przy zachowaniu kompaktowych wymiarów.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Szynę należy zamocować w dedykowanych uchwytach na szyny zbiorcze za pomocą wkrętów zabezpieczających (moment dokręcania zgodnie z dokumentacją techniczną). Podczas montażu zachować odpowiednie odstępy izolacyjne między szynami (min. 10mm) w celu zapewnienia bezpieczeństwa i wentylacji. Po zakończeniu montażu przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność połączeń.

FAQ

• Jakie są zalecane odstępy między szynami zbiorczymi? Minimalne odstępy izolacyjne powinny wynosić 10mm, aby zapobiec zwarciom i zapewnić odpowiednią wentylację. Dokładne wartości zależą od konkretnej instalacji i norm projektowych.
• Czy szyna jest kompatybilna z innymi systemami tablic rozdzielczych? Tak, zaprojektowana jest do współpracy z systemem CombiLine ZX2120, ale może być stosowana także w innych konstrukcjach modułowych o podobnych parametrach montażowych.
• Jaki jest maksymalny prąd ciągły, jaki może przewodzić szyna? Maksymalny prąd znamionowy wynosi 440A przy zachowaniu odpowiednich warunków chłodzenia i odstępów montażowych. W przypadku wyższych obciążeń należy zastosować szyny o większym przekroju.
