Szyna miedziana Cu 30x5mm 3F, CombiLine, ZX1100 | 2CPX041962R9999 ABB

Alternatywny kod produktu: 2CPX041962R9999

Opis i Kluczowe Cechy

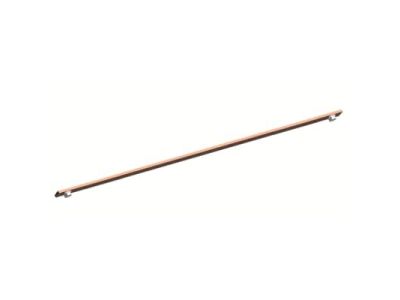

Szyna miedziana Cu 30x5mm 3F (3 moduły, symbol 2CPX041962R9999) z serii CombiLine to kluczowy element w budowie modułowych tablic rozdzielczych. Przeznaczona do montażu w panelu o szerokości 3 modułów (850 mm), charakteryzuje się maksymalnym prądem znamionowym 440 A. Wykonana z wysokiej jakości miedzi, zapewnia niską rezystancję i wysoką przewodność prądu, gwarantując stabilną pracę instalacji elektrycznej.

• Wymiary 30x5mm: Optymalna grubość i szerokość dla efektywnego rozprowadzania mocy w instalacjach o średnich i dużych obciążeniach.
• Materiał miedziany Cu: Wysoka przewodność elektryczna i cieplna – minimalizuje straty energii i zapewnia długotrwałą niezawodność połączeń.
• Prąd znamionowy 440A: Możliwość obciążenia dużymi prądami bez ryzyka przegrzania, idealna do zasilania obwodów głównych i rozdzielczych.
• Szerokość 3 modułów (850mm): Umożliwia elastyczną konfigurację tablicy rozdzielczej, dostosowaną do potrzeb instalacji.
• Seria CombiLine: Kompatybilna z szeroką gamą osprzętu modułowego, zapewniając spójność i funkcjonalność systemu.

Zgodność z Normami

Szyna miedziana spełnia wymagania norm europejskich dotyczących materiałów stosowanych w instalacjach elektrycznych. Zapewnia zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i efektywności energetycznej, posiada oznaczenie CE.

Zastosowanie

Szyna miedziana Cu 30x5mm 3F znajduje zastosowanie w budowie i modernizacji modułowych tablic rozdzielczych, gdzie wymagane jest pewne i wydajne rozprowadzanie prądu.

• Główne magistrale zasilające w budynkach mieszkalnych i użyteczności publicznej.
• Tablice rozdzielcze w obiektach przemysłowych o średnich i dużych obciążeniach.
• Rozdzielnice w instalacjach fotowoltaicznych i systemach zasilania awaryjnego.
• Montaż w szafach sterowniczych i skrzynkach bezpiecznikowych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zasadami dotyczącymi pracy przy instalacjach elektrycznych. Szynę należy zamontować w panelu o szerokości 3 modułów (850 mm), zachowując odpowiednie odstępy między sąsiednimi szynami, aby zapewnić właściwą wentylację i chłodzenie. Mocowanie należy wykonać za pomocą dedykowanych uchwytów lub śrub, zapewniając pewne i stabilne połączenie. Po montażu należy sprawdzić rezystancję styku i dokręcić wszystkie połączenia zgodnie z zalecanym momentem dokręcania.

FAQ

• Czy szyna jest kompatybilna z innymi elementami serii CombiLine? Tak, szyna miedziana Cu 30x5mm 3F została zaprojektowana do współpracy z osprzętem modułowym CombiLine, co zapewnia pełną kompatybilność systemową.
• Jaki jest maksymalny prąd ciągły, jaki może przenosić szyna? Maksymalny prąd znamionowy szyny wynosi 440 A, co pozwala na jej stosowanie w instalacjach o średnich i dużych obciążeniach.
• Czy szyna wymaga dodatkowej izolacji? Nie, szyna wykonana jest z miedzi, która jest materiałem przewodzącym. Montaż powinien odbywać się w odpowiednio izolowanej obudowie, zgodnie z normami bezpieczeństwa.
