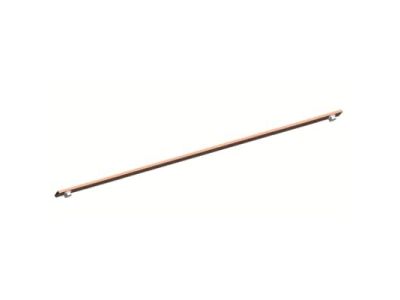

Szyna miedziana Cu 30x5mm 1F, CombiLine, ZX1098 | 2CPX041960R9999 ABB

Alternatywny kod produktu: 2CPX041960R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 30x5mm 1F (symbol 2CPX041960R9999) to element modułowej tablicy rozdzielczej CombiLine, dedykowany do dystrybucji energii w instalacjach elektrycznych. Wykonana z miedzi o wysokiej przewodności elektrycznej, zapewnia minimalne straty mocy i trwałe połączenia z aparaturą modułową. Szerokość 30 mm i grubość 5 mm gwarantują odpowiednią wytrzymałość mechaniczną przy zachowaniu kompaktowych wymiarów.

• Prąd znamionowy 440 A: Umożliwia bezpieczną dystrybucję dużych mocy w rozdzielnicach przemysłowych, budynkach użyteczności publicznej i instalacjach wymagających wysokiej obciążalności.
• Materiał miedź Cu: Wysoka przewodność elektryczna (ok. 58 MS/m) i odporność na korozję zapewniają długotrwałą niezawodność połączeń i niskie straty energii.
• Wymiary 30x5 mm: Standardowe wymiary kompatybilne z większością modułowych szyn nośnych, ułatwiające montaż i wymianę.
• 1F (faza): Przeznaczona do układów jednofazowych, gdzie wymagana jest klarowna separacja obwodów.
• Modułowa konstrukcja CombiLine: Umożliwia elastyczne rozbudowywanie instalacji poprzez dodawanie kolejnych modułów bez konieczności wymiany całej szyny.

Zgodność z Normami

Szyna spełnia wymagania normy PN-EN 61439-1 dotyczącej wymagań dla zespołów rozdzielczych i sterowniczych niskonapięciowych. Posiada deklarację zgodności CE i jest przeznaczona do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Szyna miedziana Cu 30x5mm 1F znajduje zastosowanie jako element dystrybucji energii w instalacjach elektrycznych wymagających wysokiej obciążalności prądowej i niezawodności połączeń.

• Modułowe tablice rozdzielcze w budynkach mieszkalnych, biurowych i przemysłowych.
• Instalacje jednofazowe w obiektach użyteczności publicznej (szkoły, szpitale, centra handlowe).
• Rozdzielnice przemysłowe zasilające maszyny i urządzenia o wysokim poborze mocy.
• Szafy sterownicze w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną modułowej tablicy rozdzielczej. Szynę należy zamocować w dedykowanych prowadnicach szyn nośnych, zachowując odpowiednie odstępy między modułami (zgodnie z normą PN-EN 61439-1). Połączenia elektryczne wykonywać przy użyciu odpowiednich zacisków i momentów dokręcania określonych przez producenta aparatury. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie.

FAQ

• Czy szyna jest kompatybilna z innymi systemami szyn nośnych? Tak, wymiary 30x5 mm są standardowe i kompatybilne z większością modułowych systemów szynowych dostępnych na rynku.
• Jaki jest maksymalny prąd znamionowy szyny? Szyna Cu 30x5mm 1F jest przewidziana do pracy przy prądzie znamionowym 440 A w warunkach normalnych eksploatacji.
• Czy szyna wymaga dodatkowej izolacji? Szyna miedziana nie jest izolowana fabrycznie, jednak w instalacji należy ją montować w osłoniętych przestrzeniach rozdzielnic zgodnie z wymaganiami normy PN-EN 61439-1.
