Szyna miedziana Cu 30x10mm, L=1253mm, CombiLine, ZX2134 | 2CPX042612R9999 ABB

Alternatywny kod produktu: 2CPX042612R9999

Opis i Kluczowe Cechy

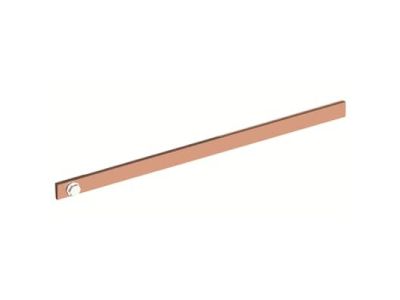

Szyna miedziana Cu 30x10mm (symbol 2CPX042612R9999) o długości 1253 mm przeznaczona do montażu w modułowych tablicach rozdzielczych CombiLine. Wykonana z miedzi elektrolitycznej o wysokiej przewodności, zapewnia niskie straty mocy i bezpieczne odprowadzanie ciepła przy prądzie znamionowym do 630 A. Umożliwia szybki montaż dzięki znormalizowanym otworom mocującym.

• Przekrój 30x10 mm: Optymalna powierzchnia styku zapewnia niską rezystancję połączeń i minimalne straty energii.
• Długość 1253 mm: Wystarczająca do standardowych tablic rozdzielczych – oszczędność czasu przy cięciu materiału.
• Prąd znamionowy 630 A: Możliwość obciążania szyny prądem do 630 A przy zachowaniu bezpieczeństwa termicznego.
• Materiał miedź elektrolityczna: Wysoka przewodność elektryczna (min. 58 MS/m) i odporność na korozję – długa żywotność instalacji.
• Zastosowanie w systemie CombiLine: Kompatybilność z akcesoriami modułowymi i osprzętem rozdzielnic CombiLine.

Zgodność z Normami

Szyna miedziana Cu 30x10mm spełnia wymagania norm europejskich dotyczących przewodów szynowych w instalacjach elektrycznych. Produkt posiada deklarację zgodności CE i jest zgodny z normami PN-EN 61439 oraz VDE 0660.

Zastosowanie

Szyna miedziana Cu 30x10mm znajduje zastosowanie w niskonapięciowych instalacjach rozdzielczych jako główna magistrala prądowa.

• Główna szyna zbiorcza w modułowych tablicach rozdzielczych CombiLine.
• Rozdzielnice przemysłowe i budynkowe – centralne doprowadzenie energii do obwodów.
• Instalacje fotowoltaiczne – magistrala przekazująca energię z paneli do falownika.
• Systemy zasilania awaryjnego (UPS) – stabilne połączenia o wysokim prądzie znamionowym.

Wskazówki Montażowe

Montaż szyny powinien przeprowadzić wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że wszystkie styki są czyste i pozbawione tlenków. Szynę mocować poprzez otwory na wkręty M6/M8 z zalecanym momentem dokręcenia 10–12 Nm. Podczas montażu zachować minimalne odstępy między szynami (zgodnie z dokumentacją systemu CombiLine) oraz stosować odpowiednie przekroje przewodów przyłączanych. Po montażu przeprowadzić pomiar rezystancji styku.

FAQ

• Jaki jest maksymalny prąd ciągły szyny? Szyna miedziana Cu 30x10mm jest zaprojektowana do pracy ciągłej przy prądzie znamionowym 630 A – wartość potwierdzona deklaracją zgodności.
• Czy szyna jest kompatybilna z innymi systemami niż CombiLine? Tak, szyna o standardowych wymiarach 30x10 mm może być stosowana w większości modułowych tablic rozdzielczych, jednak zaleca się sprawdzenie kompatybilności z akcesoriami producenta.
• Jakie są zalecenia dotyczące momentu dokręcania połączeń? Moment dokręcenia połączeń śrubowych powinien wynosić 10–12 Nm – wartość ta zapewnia optymalny docisk styku bez ryzyka uszkodzenia gwintu.
