Szyna miedziana Cu 30x10mm, L=1247mm, CombiLine, ZX2128 | 2CPX042607R9999 ABB

Alternatywny kod produktu: 2CPX042607R9999

Opis i Kluczowe Cechy

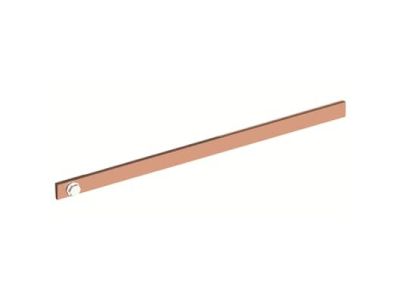

Szyna miedziana Cu 30x10mm o długości 1247mm (symbol 2CPX042607R9999) z serii CombiLine to podstawa dla modułowych tablic rozdzielczych. Wyprodukowana z czystej miedzi elektrolitycznej o wysokiej przewodności elektrycznej, zapewnia minimalne straty mocy i skuteczne rozprowadzanie prądu o maksymalnym znamionowym obciążeniu 630A.

• Materiał CU E-Cu 58 (99,5% Cu): Gwarantuje niską rezystancję i wysoką trwałość mechaniczną, kluczową dla stabilności zwarciowej układu.
• Wymiary 30x10mm: Optymalny kształt i grubość zapewniające równomierne rozłożenie prądu i efektywne chłodzenie konwekcyjne.
• Długość 1247mm: Dedykowana standardowym szerokościom paneli modułowych (5 modułów po 245mm), eliminuje konieczność cięcia.
• Zastosowanie w systemie CombiLine: Kompatybilna z osprzętem modułowym, umożliwia elastyczne konfigurowanie obwodów w tablicach rozdzielczych.
• Prąd znamionowy 630A: Przeznaczona do zasilania głównego i rozdzielania wysokich obciążeń w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Szyna Cu 30x10mm spełnia wymagania normy PN-EN 60439-1 dla rozdzielnic niskiego napięcia oraz wymagania dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada deklarację zgodności CE.

Zastosowanie

Szyna miedziana Cu 30x10mm znajduje zastosowanie jako główna magistrala zasilająca oraz element rozdzielający w modułowych tablicach rozdzielczych.

• Główna szyna zasilająca w tablicach rozdzielczych budynków mieszkalnych i użyteczności publicznej.
• Rozdzielanie obwodów głównych i podrozdziałów w instalacjach przemysłowych o wysokim obciążeniu prądowym.
• Konstrukcja szynoprzewodów w rozdzielnicach modułowych systemu CombiLine.
• Mocowanie aparatury modułowej (np. wyłączników, styczników) w systemach zasilania.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Prace należy prowadzić przy całkowicie odłączonym napięciu. Szynę mocować za pomocą dedykowanych uchwytów montażowych do dna lub bocznych ścianek obudowy tablicy. Zachować minimalne odstępy między szynami zgodnie z dokumentacją techniczną (zwykle 12-15mm) dla zapewnienia odpowiedniego chłodzenia. Mocowanie aparatury modułowej wykonywać z zalecanym momentem dokręcania (ok. 2,5Nm) za pomocą klucza dynamometrycznego.

FAQ

• Czy szyna może być stosowana w środowiskach wilgotnych? Tak, miedź charakteryzuje się dobrą odpornością na korozję, jednak zaleca się stosowanie w suchych lub chronionych przed wilgocią pomieszczeniach zgodnie z klasą ochrony IP tablicy rozdzielczej.
• Jakie są zalecane odstępy między szynami? Między równoległymi szynami należy zachować odstęp co najmniej 12-15mm dla zapewnienia odpowiedniego chłodzenia konwekcyjnego i uniknięcia przegrzewania.
• Czy szyna jest kompatybilna z innym osprzętem systemu CombiLine? Tak, szyna Cu 30x10mm została zaprojektowana do współpracy z modułowym osprzętem systemu CombiLine, w tym z uchwytami, złączami i aparaturą modułową.
