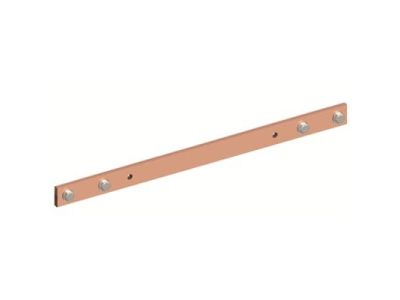

Szyna miedziana Cu 30x10mm 5F, CombiLine, ZX1108 | 2CPX041970R9999 ABB

Alternatywny kod produktu: 2CPX041970R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 30x10mm o szerokości 5 modułów (5F) do modułowej tablicy rozdzielczej CombiLine (symbol 2CPX041970R9999) to kluczowy element instalacji elektrycznych niskiego napięcia. Przeznaczona do rozdziału mocy w tablicach rozdzielczych o maksymalnym prądzie znamionowym 630 A, zapewnia niską rezystancję i wysoką przewodność cieplną.

• Przekrój 30x10 mm: Optymalna powierzchnia przekroju gwarantuje niskie straty mocy i stabilne przesyłanie prądów o wysokim natężeniu.
• Materiał miedź Cu: Wysoka przewodność elektryczna i cieplna – minimalizacja nagrzewania w punktach styku i długotrwała żywotność instalacji.
• Szerokość 5 modułów (5F): Kompatybilność z modułowymi tablicami rozdzielczymi o szerokości 1350 mm, dostosowana do standardowych szyn DIN.
• Max prąd 630 A: Przeznaczona do zasilania głównych obwodów w instalacjach przemysłowych, budynkach użyteczności publicznej i rozdzielniach energetycznych.
• Zastosowanie w systemie CombiLine: Zapewnia szybki montaż i wymienność w standardowych konfiguracjach modułowych tablic rozdzielczych.

Zgodność z Normami

Szyna spełnia wymogi norm europejskich dotyczących instalacji elektrycznych niskiego napięcia (PN-EN 61439-1, PN-EN 60439-1) oraz posiada oznakowanie CE. Przeznaczona do stosowania w modułowych tablicach rozdzielczych zgodnych z normami VDE i IEC.

Zastosowanie

Szyna miedziana Cu 30x10mm 5F znajduje zastosowanie w głównych i rozdzielczych tablicach rozdzielczych, gdzie wymagany jest niezawodny rozdział mocy.

• Główne rozdzielnice w budynkach mieszkalnych, komercyjnych i przemysłowych – rozdział zasilania do poszczególnych obwodów.
• Modułowe tablice rozdzielcze CombiLine – szybki montaż i modyfikacja konfiguracji.
• Instalacje o wysokim obciążeniu prądowym – centra danych, hale przemysłowe, stacje transformatorowe.
• Tablice rozdzielcze o szerokości 1350 mm – kompatybilność z systemami modułowymi.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną tablicy rozdzielczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Szynę montować na standardowych szynach nośnych DIN o szerokości 35 mm, z użyciem dedykowanych uchwytów i śrub. Wszystkie styki należy dokręcić z zalecanym momentem siły (szczegóły w dokumentacji producenta tablicy). Po montażu przeprowadzić pomiary rezystancji styku i napięcia probierczego.

FAQ

• Czy szyna jest kompatybilna z innymi systemami modułowych tablic rozdzielczych? Tak, szyna Cu 30x10mm 5F jest zaprojektowana zgodnie ze standardami systemu CombiLine, ale może być stosowana w innych modułowych tablicach rozdzielczych o szerokości 5 modułów (1350 mm), wyposażonych w szyny DIN 35 mm.
• Jaki jest maksymalny prąd znamionowy szyny? Maksymalny prąd znamionowy wynosi 630 A – wartość ta wynika z przekroju i materiału szyny, a także standardów konstrukcyjnych modułowych tablic rozdzielczych.
• Czy szyna wymaga dodatkowej izolacji? Nie – szyna miedziana jest elementem przewodzącym i nie jest izolowana. Montaż musi odbywać się w odpowiednio zabezpieczonej obudowie tablicy rozdzielczej.
