Szyna miedziana Cu 20x5mm szerokość 6PW 1500mm V1, A2, do samodzielnego montażu, CombiLine, ZX2329 | 2CPX042719R9999 ABB

Alternatywny kod produktu: 2CPX042719R9999

Opis i Kluczowe Cechy

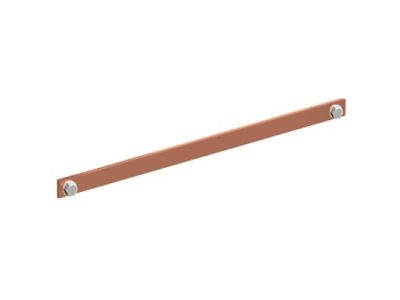

Szyna miedziana Cu 20x5mm (symbol 2CPX042719R9999) o szerokości 6PW (1345 mm) i długości 1500 mm to modułowe rozwiązanie do budowy rozdzielnic elektrycznych w systemie CombiLine. Wykonana z czystej miedzi o klasie czystości A2, charakteryzuje się wysoką przewodnością elektryczną i mechaniczną trwałością. Przeznaczona do samodzielnego montażu – umożliwia elastyczne kształtowanie obwodów rozdzielnicy zgodnie z indywidualnymi wymaganiami instalacji.

• Material miedź A2 (czystość 99,9%): Zapewnia minimalne straty energii podczas przesyłu prądu, zwiększając efektywność energetyczną instalacji.
• Wymiary 20x5mm: Optymalny przekrój dla obwodów o prądzie znamionowym do 320A – kompromis między obciążalnością a kompaktowymi wymiarami.
• Szerokość 6PW (1345 mm): Kompatybilna z systemami modułowymi CombiLine, umożliwia montaż w standardowych obudowach rozdzielnic.
• Długość 1500 mm: Wystarczająca na większość aplikacji – można ją przyciąć do wymaganej długości bez utraty właściwości elektrycznych.
• Samodzielny montaż: Możliwość dowolnego kształtowania trasy szyny (gięcie, przycinanie) bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Szyna miedziana Cu 20x5mm spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych. Posiada certyfikację zgodności z dyrektywami UE i oznaczenie CE. Materiał zgodny z klasą czystości A2 (min. 99,9% miedzi) gwarantuje bezpieczeństwo i niezawodność w długotrwałej eksploatacji.

Zastosowanie

Szyna miedziana Cu 20x5mm znajduje zastosowanie w budowie modułowych tablic rozdzielczych, szafach sterowniczych oraz rozdzielnic przemysłowych. Jej elastyczność pozwala na tworzenie niestandardowych układów obwodów.

• Montaż w rozdzielnicach CombiLine – szerokość 6PW idealnie wpasowuje się w standardowe profile.
• Budowa rozdzielnic domowych i przemysłowych o prądzie znamionowym do 320A – wysoka przewodność minimalizuje straty mocy.
• Indywidualne kształtowanie obwodów – gięcie i przycinanie szyny do wymaganych wymiarów bez konieczności lutowania.
• Modernizacja istniejących instalacji – wymiana zużytych szyn na nowe z zachowaniem kompatybilności z systemem.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Szynę mocować za pomocą dedykowanych uchwytów lub wkrętów do podłoża, zachowując odpowiednie odstępy od innych elementów metalowych (zagrożenie zwarciem). Przed przycięciem szyny należy oznaczyć linię cięcia, stosując odpowiednie narzędzia (nóż do blachy, piła do metalu). Po zamontowaniu szyny należy sprawdzić rezystancję izolacji i ciągłość obwodu. Podczas gięcia stosować narzędzia do kształtowania miedzi, aby uniknąć pęknięć materiału.

FAQ

• Czy szyna jest przystosowana do bezpośredniego kontaktu z aluminium? Nie – ze względu na różnice w potencjale elektrochemicznym miedź i aluminium nie powinny stykać się bezpośrednio. W przypadku łączenia należy stosować specjalne akcesoria (np. podkładki cynowane).
• Jaki jest maksymalny prąd znamionowy szyny? Szyna miedziana Cu 20x5mm jest dobrana do pracy przy prądzie znamionowym do 320A – wartość ta zależy jednak od warunków chłodzenia i otoczenia.
• Czy szyna wymaga dodatkowej izolacji? W standardowym zastosowaniu szyna nie wymaga izolacji, jednak w środowiskach o podwyższonej wilgotności lub zapyleniu zaleca się stosowanie osłon izolacyjnych lub włożenie szyny w profil izolacyjny.
