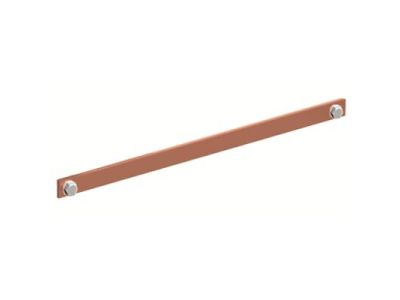

Szyna miedziana Cu 20x5mm szerokość 5PW 1250mm V2, A2, do samodzielnego montażu, CombiLine, ZX2334 | 2CPX042724R9999 ABB

Alternatywny kod produktu: 2CPX042724R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 20x5mm (szerokość 5PW, 1250mm) to element modułowej tablicy rozdzielczej CombiLine, przeznaczony do samodzielnego montażu. Wykonana z miedzi klasy A2, charakteryzuje się wysoką przewodnością elektryczną i mechaniczną trwałością. Maksymalny prąd znamionowy 320 A pozwala na bezpieczne rozprowadzanie energii w instalacjach o dużym obciążeniu.

• Przekrój 20x5mm, miedź klasy A2: Zapewnia niską rezystancję i minimalne straty mocy w obwodzie, co zwiększa efektywność energetyczną instalacji.
• Szerokość 5 modułów (5PW): Kompatybilność z modułową aparaturą rozdzielczą o standardowej szerokości 5 modułów (1154 mm).
• Długość 1250mm: Wystarczająca do montażu w większości standardowych szaf rozdzielczych.
• Prąd znamionowy 320A: Możliwość obciążenia dużymi prądami przy zachowaniu stabilności termicznej i mechanicznej.
• Samodzielny montaż: Uniwersalny kształt pozwala na precyzyjne dopasowanie do potrzeb instalacji, z możliwością cięcia w miejscu montażu.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych. Materiał klasy A2 zgodny z normami dotyczącymi czystości miedzi i jej stopów. Produkt posiada deklarację zgodności CE.

Zastosowanie

Szyna miedziana Cu 20x5mm znajduje zastosowanie w modułowych tablicach rozdzielczych do rozprowadzania energii elektrycznej w instalacjach niskiego napięcia.

• Montaż w szafach rozdzielczych CombiLine – jako główna szyna zbiorcza lub rozdzielcza.
• Stosowanie w instalacjach przemysłowych i budynkowych o średnim i dużym obciążeniu prądowym.
• Budowa rozdzielnic pod klucz – elastyczność kształtu ułatwia projektowanie układów elektrycznych.
• Modernizacja istniejących instalacji – wymiana zużytych elementów na nowe, o wyższej trwałości.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich wymagań bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Szynę należy umieścić w dedykowanych uchwytach lub szynach montażowych, zachowując odpowiednie odstępy izolacyjne. W razie potrzeby dopasować długość poprzez cięcie, zachowując odpowiednie wykończenie krawędzi. Po montażu przeprowadzić pomiary rezystancji styku i napięcia dotykowego.

FAQ

• Czy szynę można stosować w instalacjach zewnętrznych? Nie – szyna przeznaczona jest wyłącznie do instalacji wewnętrznych, suchych pomieszczeń. Do zastosowań zewnętrznych wymagane jest stosowanie odpowiednich obudów ochronnych.
• Jakie są zalecane odstępy izolacyjne między szynami? Odstępy zależą od napięcia roboczego i klasy izolacji. Należy przestrzegać wymogów normy PN-EN 61439-1.
• Czy szyna wymaga dodatkowego zabezpieczenia antykorozyjnego? Miedź klasy A2 charakteryzuje się naturalną odpornością na korozję. W przypadku agresywnych środowisk zaleca się stosowanie powłok ochronnych.
