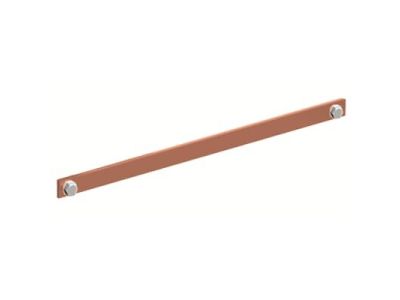

Szyna miedziana Cu 20x5mm szerokość 4PW 1000mm V2, A2, do samodzielnego montażu, CombiLine, ZX2333 | 2CPX042723R9999 ABB

Alternatywny kod produktu: 2CPX042723R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 20x5mm (4PW, szerokość 1000mm, symbol 2CPX042723R9999) to podstawa dla modułowych tablic rozdzielczych CombiLine. Wykonana z miedzi elektrolitycznej klasy A2, charakteryzuje się wysoką przewodnością elektryczną i odpornością na korozję. Przeznaczona do samodzielnego montażu, stanowi kluczowy element w dystrybucji energii w instalacjach elektrycznych.

• Przekrój 20x5mm: Zapewnia niski spadek napięcia i minimalne straty mocy przy przepływie prądu do 320A.
• Miedź elektrolityczna klasy A2: Wysoka przewodność i trwałość gwarantują długowieczność instalacji oraz stabilność parametrów elektrycznych.
• Szerokość 1000mm (4PW): Umożliwia montaż w tablicach rozdzielczych o standardowych wymiarach modułowych, dostosowana do potrzeb większości instalacji.
• Samodzielny montaż: Prosta instalacja dzięki systemowi mocowania w standardowych profilach modułowych.
• System CombiLine: Kompatybilna z szeroką gamą osprzętu modułowego, co zapewnia elastyczność projektową.

Zgodność z Normami

Szyna miedziana spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych. Zgodna z dyrektywami Unii Europejskiej i posiada oznaczenie CE. Zapewnia zgodność z normami VDE i IEC w zakresie wytrzymałości mechanicznej i elektrycznej.

Zastosowanie

Szyna miedziana Cu 20x5mm jest niezbędnym elementem w nowoczesnych tablicach rozdzielczych, gdzie wymagane jest pewne i efektywne rozprowadzanie energii.

• Modułowe tablice rozdzielcze w budynkach mieszkalnych, biurowych i przemysłowych.
• Instalacje o wysokim zapotrzebowaniu na prąd (do 320A) – centrale wentylacyjne, pompy ciepła, piece elektryczne.
• Systemy zasilania awaryjnego i UPS, gdzie kluczowa jest stabilność połączeń.
• Projektowanie rozdzielnic zasilających dla maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Szynę mocować w standardowych profilach modułowych CombiLine, zachowując odpowiednie odstępy między sąsiednimi szynami. Dokręcanie śrub należy przeprowadzać z zalecanym momentem obrotowym, aby zapewnić stabilność mechaniczną i niską rezystancję styku. Po montażu należy sprawdzić ciągłość obwodów i brak zwarć.

FAQ

• Jaka jest maksymalna obciążalność prądowa szyny? Szyna miedziana Cu 20x5mm CombiLine jest zaprojektowana do pracy z prądem znamionowym do 320A.
• Czy szyna jest kompatybilna z innymi systemami modułowymi? Tak, szyna jest częścią systemu CombiLine i współpracuje ze standardowymi profilami modułowymi tej serii.
• Jakie są zalecane odstępy między szynami w rozdzielnicy? Odstępy powinny być dostosowane do dokumentacji technicznej, jednak standardowo przyjmuje się co najmniej 10mm między sąsiednimi szynami w celu zapewnienia odpowiedniego chłodzenia i izolacji.
