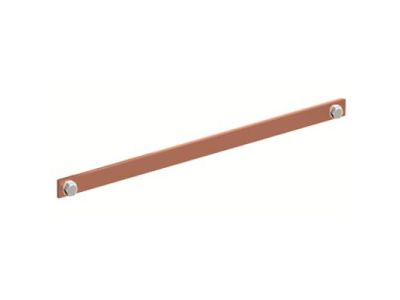

Szyna miedziana Cu 20x5mm szerokość 3PW 750mm V2, A2, do samodzielnego montażu, CombiLine, ZX2332 | 2CPX042722R9999 ABB

Alternatywny kod produktu: 2CPX042722R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 20x5mm (symbol 2CPX042722R9999) o długości 750mm i szerokości 3 modułów (3PW) to element modułowych tablic rozdzielczych zaprojektowany do samodzielnego montażu w systemie CombiLine. Wykonana z miedzi elektroinstalacyjnej klasy A2 gwarantuje wysoką przewodność elektryczną i odporność na korozję, co zapewnia niezawodność połączeń w instalacjach elektrycznych.

• Przekrój 20x5mm: Zapewnia odpowiednią obciążalność prądową dla typowych aplikacji w tablicach rozdzielczych do 320A.
• Szerokość 3 modułów (3PW): Kompatybilna z systemami modułowymi, umożliwia elastyczne rozplanowanie obwodów w rozdzielnicy.
• Długość 750mm: Wystarczająca do standardowych szaf rozdzielczych o szerokości 654mm (3 moduły), pozwala na swobodne przycinanie i dopasowanie do indywidualnych potrzeb.
• Miedź klasy A2: Wysoka czystość materiału (99,5% Cu) zapewnia minimalne straty energetyczne i długotrwałą stabilność połączeń.
• Samodzielny montaż: Prosta instalacja w systemie modułowym bez konieczności stosowania specjalistycznych narzędzi – wystarczy odpowiedni wkrętak i moment dokręcenia zgodny z dokumentacją.

Zgodność z Normami

Szyna miedziana spełnia wymogi norm europejskich dotyczących materiałów stosowanych w instalacjach elektrycznych (PN-EN 60439-1, PN-EN 61439-1). Posiada deklarację zgodności CE i jest przeznaczona do stosowania w modułowych tablicach rozdzielczych zgodnych z normami VDE i IEC.

Zastosowanie

Szyna miedziana Cu 20x5mm znajduje zastosowanie jako element dystrybucji prądu w modułowych tablicach rozdzielczych, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Rozdzielnice mieszkaniowe i budynków użyteczności publicznej – jako szyna główna lub rozdzielcza.
• Tablice sterownicze w halach produkcyjnych – do zasilania maszyn i urządzeń.
• Instalacje fotowoltaiczne – jako element połączeniowy pomiędzy panelami a falownikiem.
• Systemy zasilania awaryjnego (UPS) – do rozprowadzania energii w obwodach krytycznych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia. Szynę należy przyciąć do wymaganej długości (max 750mm), usuwając zadziory i zabezpieczając krawędzie. Mocowanie odbywa się za pomocą wkrętów do szyn nośnych w tablicy rozdzielczej, z zachowaniem zalecanego momentu dokręcenia (szczegóły w dokumentacji producenta). Podczas montażu zwrócić uwagę na odpowiednie ułożenie przewodów i unikanie ostrych zagięć.

FAQ

• Jaki jest maksymalny prąd znamionowy szyny? Maksymalny prąd znamionowy wynosi 320A – wystarczający do typowych zastosowań w tablicach rozdzielczych o standardowym obciążeniu.
• Czy szynę można skrócić do innej długości? Tak, szyna o długości 750mm może być przycięta do wymaganej długości, jednak należy zachować minimalne wymiary montażowe systemu CombiLine (szczegóły w instrukcji).
• Do jakich materiałów szyna jest odporna? Miedź klasy A2 charakteryzuje się wysoką odpornością na korozję atmosferyczną i chemiczną, co zapewnia długą żywotność połączeń w typowych warunkach środowiskowych.
