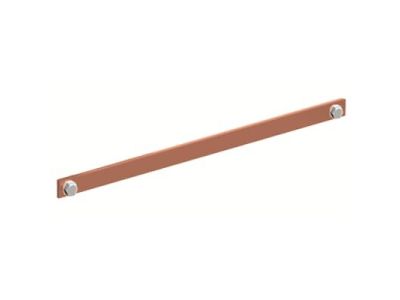

Szyna miedziana Cu 20x5mm szerokość 3PW 750mm V1, A2, do samodzielnego montażu, CombiLine, ZX2326 | 2CPX042716R9999 ABB

Alternatywny kod produktu: 2CPX042716R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 20x5mm o długości 750mm, wykonana w technologii 3PW (3-punktowego mocowania), to kluczowy element modułowych tablic rozdzielczych CombiLine. Przeznaczona do samodzielnego montażu w systemach o maksymalnym prądzie znamionowym 320A. Wysoka przewodność miedzi zapewnia minimalne straty energii, a solidna konstrukcja gwarantuje stabilność mechaniczną w instalacjach elektrycznych.

• Przewodność miedzi Cu (klasa A2): Zapewnia niską rezystancję i minimalne straty mocy w porównaniu do szyn aluminiowych, co przekłada się na efektywność energetyczną instalacji.
• Wymiary 20x5mm: Optymalna geometria do montażu w rozdzielnicach o standardowych profilach, zapewniająca odpowiednią obciążalność prądową 320A.
• Długość 750mm: Wystarczająca do budowy modułowych sekcji o szerokości 3PW (ok. 595mm), elastyczna w cięciu w zależności od potrzeb.
• Technologia 3PW: Umożliwia stabilne mocowanie szyny w trzech punktach, co zapobiega odkształceniom termicznym i mechanicznym podczas eksploatacji.
• Modułowa budowa CombiLine: Kompatybilna z systemami rozdzielnic modułowych, ułatwia rozbudowę instalacji o kolejne moduły bez konieczności wymiany szyn.

Zgodność z Normami

Szyna miedziana spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych (miedź klasy A2 wg PN-EN 13601). Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Szyna miedziana Cu 20x5mm 750mm 3PW znajduje zastosowanie w modułowych tablicach rozdzielczych, gdzie wymagana jest wysoka obciążalność prądowa i stabilność montażowa.

• Montaż w rozdzielnicach budynków mieszkalnych i przemysłowych o prądzie znamionowym do 320A.
• Budowa modułowych central elektrycznych w instalacjach zasilających obwody oświetleniowe, gniazda wtykowe lub układy automatyki.
• Rozbudowa istniejących rozdzielnic o dodatkowe moduły zasilające (np. w systemach CombiLine).
• Zastosowanie w układach rozdzielczych maszyn i urządzeń przemysłowych wymagających wysokiej trwałości połączeń.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Należy bezwzględnie odłączyć napięcie w obwodzie, w którym prowadzone będą prace. Szynę mocować w trzech punktach (3PW) z użyciem dedykowanych uchwytów montażowych, zapewniając równomierne rozłożenie naprężeń. Przed montażem zaleca się czyszczenie powierzchni styku w celu zapewnienia niskiej rezystancji połączenia. Długość szyny można dostosować poprzez cięcie w miejscach oznaczonych, z zachowaniem odpowiednich odstępów od punktów mocowania. Po montażu przeprowadzić pomiar ciągłości obwodu i rezystancji styku.

FAQ

• Jakie jest maksymalne obciążenie prądowe szyny? Maksymalny prąd znamionowy wynosi 320A, zgodnie z parametrami systemu CombiLine i klasą przewodności miedzi A2.
• Czy szynę można skrócić? Tak, szynę można przycinać w miejscach oznaczonych na etykiecie produktu, jednak zaleca się zachowanie minimalnych długości odcinków zgodnych z dokumentacją techniczną.
• Jaka jest klasa przewodności miedzi (A2)? Miedź klasy A2 charakteryzuje się przewodnością elektryczną ≥56 MS/m (wg PN-EN 13601), co zapewnia niskie straty energii i wysoką wydajność połączeń.
