Szyna miedziana Cu 20x5mm szerokość 2PW 500mm V1, A2, do samodzielnego montażu, CombiLine, ZX2325 | 2CPX042715R9999 ABB

Alternatywny kod produktu: 2CPX042715R9999

Opis i Kluczowe Cechy

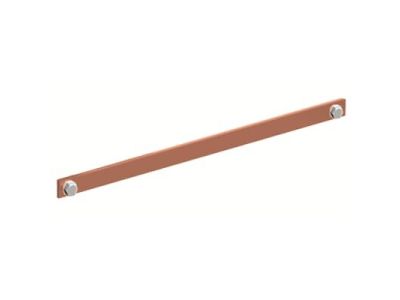

Szyna miedziana Cu 20x5mm o szerokości 2PW (2 modułów) i długości 500 mm (symbol 2CPX042715R9999) to element dystrybucyjny dedykowany do montażu w modułowych tablicach rozdzielczych. Wykonana z miedzi elektrolitycznej klasy A2 (EN 13600), charakteryzuje się wysoką przewodnością elektryczną i odpornością na korozję. Przeznaczona do samodzielnego montażu w systemie CombiLine ZX2325.

• Prąd znamionowy 320 A: Umożliwia bezpieczne rozprowadzanie energii w instalacjach rozdzielczych o dużym obciążeniu.
• Wymiary 20x5 mm z szerokością 2PW: Standardowy profil przystosowany do szynówek i złączek o szerokości 18 mm (2 modułów), kompatybilny z większością osprzętu modułowego.
• Materiał miedź elektrolityczna A2: Wysoka przewodność (min. 57 MS/m) i odporność na utlenianie gwarantują długotrwałą niezawodność połączeń.
• Długość 500 mm: Optymalna dla typowych rozdzielnic modułowych, umożliwia precyzyjne przycięcie do wymaganych wymiarów.
• System CombiLine ZX2325: Zapewnia kompatybilność z osprzętem dystrybucyjnym, ułatwiającym organizację przewodów i modułów w tablicy.

Zgodność z Normami

Szyna spełnia wymagania norm PN-EN 61439-1 (rozdzielnice i sterownice) oraz PN-EN 13600 (miedź i stopy miedzi). Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Szyna miedziana Cu 20x5mm znajduje zastosowanie jako element dystrybucyjny w modułowych tablicach rozdzielczych, gdzie wymagane jest równomierne rozprowadzanie prądu o wysokim natężeniu.

• Rozdzielnice niskiego napięcia w budynkach mieszkalnych i przemysłowych – jako szyna główna (trzonowa) lub odgałęźna.
• Tablice sterownicze w układach automatyki i napędowych – do zasilania styczników, przekaźników i innych aparatów modułowych.
• Instalacje fotowoltaiczne – jako szyna zbiorcza dla przewodów DC o dużym prądzie.
• Maszyny przemysłowe i urządzenia energetyczne – gdzie konieczne jest zapewnienie stabilnego połączenia o niskiej rezystancji.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu zasilania instalacji. Szynę należy przyciąć do wymaganego wymiaru (500 mm) przy użyciu piły do metalu z drobnym uzębieniem, a następnie zabezpieczyć krawędzie przed korozją (np. poprzez cynowanie). Mocowanie do szynówek lub izolatorów dystansowych powinno odbywać się przy użyciu dedykowanych złączek lub wkrętów M6/M8 z odpowiednim momentem dokręcania (zgodnie z dokumentacją producenta osprzętu). Podczas montażu zachować minimalne odstępy między szynami a innymi elementami metalowymi, aby zapobiec zwarciom.

FAQ

• Jaki jest maksymalny prąd znamionowy szyny? Szyna miedziana Cu 20x5mm o szerokości 2PW posiada maksymalny prąd znamionowy 320 A, co umożliwia jej stosowanie w instalacjach o dużym obciążeniu.
• Czy szyna wymaga dodatkowej izolacji? Szyna nie posiada fabrycznej izolacji, jednak w zależności od zastosowania może wymagać montażu w osłonach izolacyjnych lub zachowania odpowiednich odstępów izolacyjnych zgodnie z normami PN-EN 61439.
• Czy szyna jest kompatybilna z innymi systemami niż CombiLine ZX2325? Profil 20x5mm o szerokości 2PW jest standardowy i powinien być zgodny z większością systemów modułowych dostępnych na rynku, jednak zaleca się weryfikację kompatybilności z dokumentacją konkretnej tablicy rozdzielczej.
