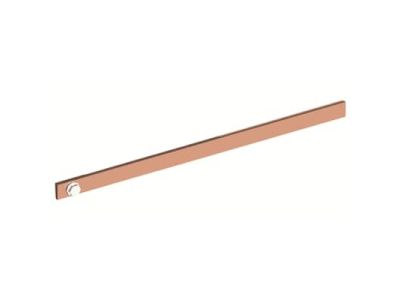

Szyna miedziana Cu 20x5mm, L=277mm, CombiLine, ZX2112 | 2CPX042593R9999 ABB

Alternatywny kod produktu: 2CPX042593R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 20x5mm (symbol 2CPX042593R9999) o długości 277 mm to kluczowy element systemu modułowych tablic rozdzielczych CombiLine. Przeznaczona do montażu w panelach o szerokości 1 modułu, przenosi maksymalny prąd znamionowy 320 A, zapewniając stabilne i bezpieczne połączenia w instalacjach elektrycznych.

• Materiał miedź Cu: Wysoka przewodność elektryczna i cieplna gwarantuje efektywną dystrybucję energii oraz minimalne straty mocy.
• Wymiary 20x5 mm: Zapewnia odpowiednią sztywność mechaniczną i możliwość montażu szerokiego wachlarza aparatury modułowej.
• Długość 277 mm: Optymalna dla standardowych paneli modułowych 1 modułu, ułatwia precyzyjne cięcie i dopasowanie do indywidualnych potrzeb.
• Prąd znamionowy 320 A: Umożliwia zasilanie dużych obwodów i odbiorników w instalacjach przemysłowych oraz budynkach użyteczności publicznej.
• System CombiLine: Kompatybilność z osprzętem modułowym tej serii – szybki i niezawodny montaż, elastyczność w projektowaniu tablic rozdzielczych.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących instalacji elektrycznych i aparatury modułowej. Została zaprojektowana zgodnie z dyrektywami unijnymi i posiada oznaczenie CE, co potwierdza jej bezpieczeństwo i niezawodność w zastosowaniach profesjonalnych.

Zastosowanie

Szyna miedziana Cu 20x5mm L=277mm znajduje zastosowanie w modułowych tablicach rozdzielczych, gdzie pełni rolę magistrali zasilającej i uziemiającej.

• Dystrybucja energii w tablicach rozdzielczych budynków mieszkalnych, biurowych i przemysłowych.
• Zasilanie aparatury modułowej w systemie CombiLine (wyzwalacze, wyłączniki, styczniki).
• Montaż w panelach o szerokości 1 modułu – idealne rozwiązanie dla instalacji wymagających precyzyjnego rozmieszczenia szyn.
• Stosowanie jako szyna uziemiająca w instalacjach o wysokim prądzie znamionowym.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu CombiLine. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Mocować szynę wyłącznie w przewidzianych do tego punktach montażowych panelu, stosując odpowiednie łączniki. Prąd znamionowy 320 A wymaga zapewnienia odpowiedniego chłodzenia i wentylacji w tablicy. Podczas cięcia szyny używać odpowiednich narzędzi do obróbki miedzi – unikać powstawania zadziorów mogących uszkodzić izolację przewodów.

FAQ

• Czy szyna jest kompatybilna z innymi systemami modułowymi niż CombiLine? Tak, dzięki standardowym wymiarom i konstrukcji można ją stosować w większości modułowych tablic rozdzielczych o szerokości 1 modułu, jednak zalecana jest integracja z systemem CombiLine dla pełnej funkcjonalności.
• Jakie jest maksymalne obciążenie prądowe szyny? Maksymalny prąd znamionowy wynosi 320 A – przekroczenie tego limitu grozi przegrzaniem i uszkodzeniem szyny.
• Czy szynę można skracać? Tak, szyna o długości 277 mm może być przycinana do wymaganej długości, jednak zaleca się używanie specjalistycznych narzędzi i zachowanie prostopadłych krawędzi cięcia.
