Szyna miedziana Cu 20x5mm, L=1246mm, CombiLine, ZX1017 | 2CPX041886R9999 ABB

Alternatywny kod produktu: 2CPX041886R9999

Opis i Kluczowe Cechy

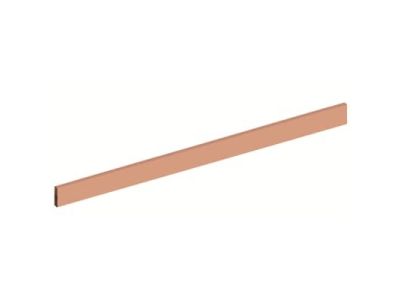

Szyna miedziana Cu 20x5mm (szerokość 20mm, grubość 5mm) o długości 1246mm (symbol 2CPX041886R9999) przeznaczona do montażu w modułowych tablicach rozdzielczych CombiLine. Charakteryzuje się maksymalnym prądem znamionowym 320A, co umożliwia bezpieczne rozprowadzanie energii w instalacjach o wysokim obciążeniu. Miedź jako materiał charakteryzuje się niską rezystancją, co minimalizuje straty mocy i nagrzewanie się torów prądowych.

• Prąd znamionowy 320A: Umożliwia zasilanie rozdzielnic o dużym zapotrzebowaniu na moc, np. w budynkach przemysłowych lub energetycznych.
• Materiał miedziany (Cu): Wysoka przewodność elektryczna gwarantuje minimalne straty energii i długotrwałą stabilność parametrów elektrycznych.
• Wymiary 20x5mm: Standardowy profil zapewniający kompatybilność z większością systemów szynowych i aparatury modułowej.
• Długość 1246mm: Umożliwia precyzyjne przycięcie do wymaganej długości w zależności od konfiguracji tablicy rozdzielczej.
• System CombiLine: Modułowa konstrukcja ułatwiająca integrację z innymi elementami rozdzielnicy, takimi jak szyny nośne, zaciski czy aparaty modułowe.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących przewodów i szyn prądowych, w tym normy na materiały przewodzące i kompatybilność elektromagnetyczną. Produkt posiada deklarację zgodności CE i spełnia wymagania dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Szyna miedziana Cu 20x5mm znajduje zastosowanie w modułowych tablicach rozdzielczych, szczególnie w instalacjach wymagających wysokiej obciążalności prądowej i niezawodności.

• Budownictwo przemysłowe i energetyczne – zasilanie głównych obwodów rozdzielnic.
• Obiekty użyteczności publicznej – instalacje o dużym zapotrzebowaniu na moc (np. hale produkcyjne, centra danych).
• Modyfikacja istniejących tablic rozdzielczych – wymiana lub rozbudowa torów prądowych.
• Projekty wymagające precyzyjnego przycięcia szyny do indywidualnych wymiarów.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną tablicy rozdzielczej. Szyna może być przycinana do wymaganej długości przy użyciu piłki do metalu (ostrzegać o zachowaniu prostopadłości cięcia). Przed montażem należy oczyścić powierzchnię styku i zabezpieczyć ją odpowiednimi środkami przeciwutleniającymi (np. pastą kontaktową). Mocowanie szyny odbywa się za pomocą uchwytów izolacyjnych lub szyn nośnych systemu CombiLine. Należy zapewnić odpowiednią wentylację wokół szyny, aby uniknąć nadmiernego nagrzewania się.

FAQ

• Czy szyna może być stosowana w instalacjach zewnętrznych? Szyna miedziana Cu 20x5mm przeznaczona jest do stosowania wewnątrz suchych i wentylowanych pomieszczeń. W przypadku montażu na zewnątrz wymagana jest dodatkowa ochrona przed warunkami atmosferycznymi (np. obudowa IP65).
• Jakie narzędzia są potrzebne do przycięcia szyny? Do przycięcia szyny niezbędna jest piłka do metalu z drobnym uzębieniem oraz pilnik do wyrównania krawędzi. Zaleca się stosowanie okularów ochronnych i rękawic roboczych.
• Czy szyna jest kompatybilna z innymi systemami szynowymi? Szyna o wymiarach 20x5mm jest standardowym profilem, który powinien być kompatybilna z większością systemów modułowych, w tym z CombiLine. Zaleca się jednak weryfikację zgodności z dokumentacją konkretnej tablicy rozdzielczej.
