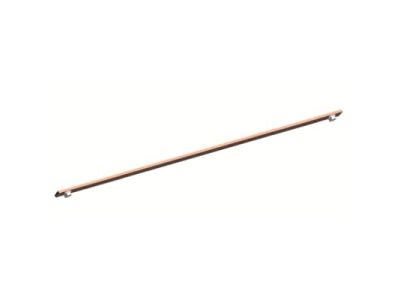

Szyna miedziana Cu 20x5mm 5F, CombiLine, ZX1096 | 2CPX041958R9999 ABB

Alternatywny kod produktu: 2CPX041958R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 20x5mm 5F (indeks 2CPX041958R9999) z serii CombiLine to wysokiej jakości element przeznaczony do montażu w modułowych tablicach rozdzielczych. Wykonana z miedzi o szerokości 20 mm i grubości 5 mm charakteryzuje się niskim rezystancją, co minimalizuje straty mocy w instalacji. Maksymalny prąd znamionowy 320 A zapewnia niezawodne przewodzenie energii elektrycznej nawet przy dużych obciążeniach.

• Materiał miedziany Cu (E-Cu): Gwarantuje wysoką przewodność elektryczną i cieplną, co przekłada się na efektywność energetyczną i trwałość instalacji.
• Wymiary 20x5 mm: Zapewnia odpowiednią sztywność mechaniczną przy zachowaniu kompaktowych gabarytów, ułatwiając montaż w szynach nośnych tablic.
• Prąd znamionowy 320 A: Umożliwia bezpieczne zasilanie obwodów rozdzielczych o wysokim obciążeniu, w tym w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Konstrukcja modułowa CombiLine: Kompatybilna z szeroką gamą osprzętu modułowego, ułatwiając rozbudowę i modernizację tablic rozdzielczych.
• Zakres temperatur pracy: Miedź zachowuje właściwości przewodzące w szerokim zakresie temperatur, od -40°C do +105°C, co zapewnia niezawodność w różnych warunkach środowiskowych.

Zgodność z Normami

Szyna miedziana spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa oraz kompatybilności elektromagnetycznej.

Zastosowanie

Szyna miedziana Cu 20x5mm 5F znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest wysoka wydajność i niezawodność.

• Montaż w modułowych tablicach rozdzielczych CombiLine – centralne miejsce dla zasilania głównych obwodów.
• Łączenie i rozdział energii w rozdzielnicach przemysłowych o wysokim obciążeniu.
• Budowa instalacji w budynkach użyteczności publicznej, biurowcach i centrach danych.
• Modernizacja istniejących instalacji poprzez wymianę szyn na bardziej wydajne.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Szynę mocować do szyn nośnych tablicy rozdzielczej z użyciem dedykowanych elementów mocujących, zachowując odpowiednie odstępy między szynami (zgodnie z dokumentacją techniczną). Podczas dokręcania śrub zwrócić uwagę na zalecany moment obrotowy, aby uniknąć uszkodzenia gwintu lub odkształcenia szyny. Po montażu należy przeprowadzić pomiary rezystancji izolacji i ciągłości obwodu.

FAQ

• Czy szyna jest kompatybilna z innymi systemami niż CombiLine? Szyna miedziana Cu 20x5mm 5F została zaprojektowana do współpracy z systemem modułowym CombiLine, jednak jej uniwersalne wymiary i materiał umożliwiają montaż w większości standardowych szyn nośnych.
• Jaki jest zalecany moment dokręcania śrub mocujących? Dokładny moment obrotowy nie został określony w dostępnych danych. Należy stosować się do zaleceń producenta tablicy rozdzielczej lub dokumentacji technicznej instalacji.
• Czy szyna nadaje się do instalacji zewnętrznych? Miedź charakteryzuje się dobrą odpornością na korozję, jednak szyna nie posiada dodatkowej powłoki ochronnej. Do instalacji zewnętrznych zaleca się stosowanie dodatkowych osłon lub obudów o odpowiednim stopniu ochrony IP.
